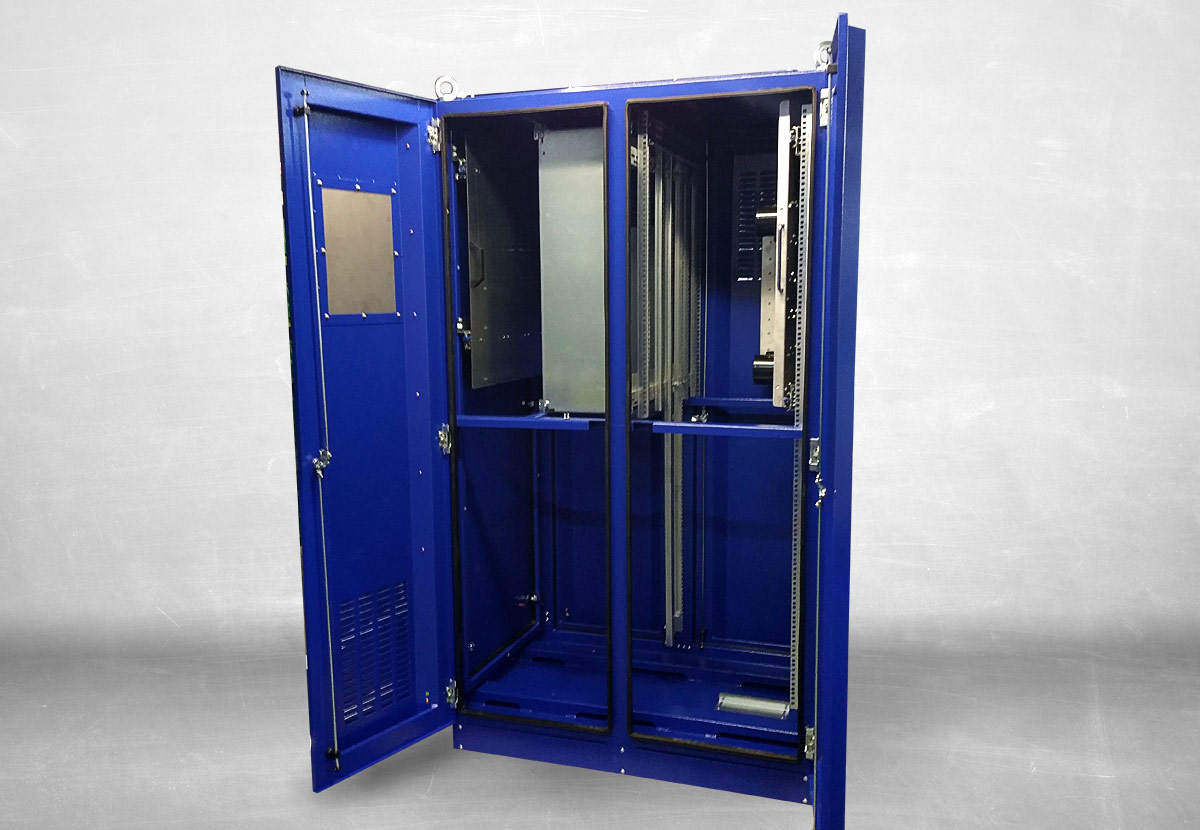

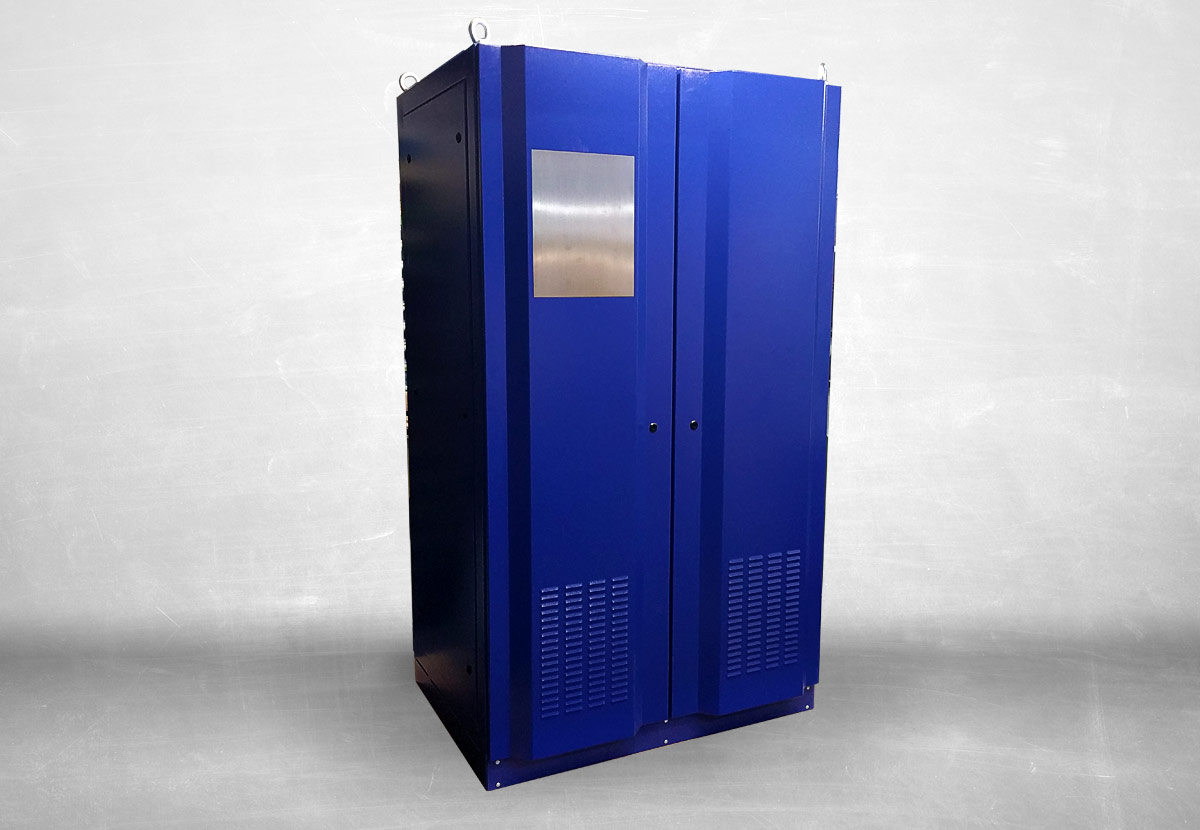

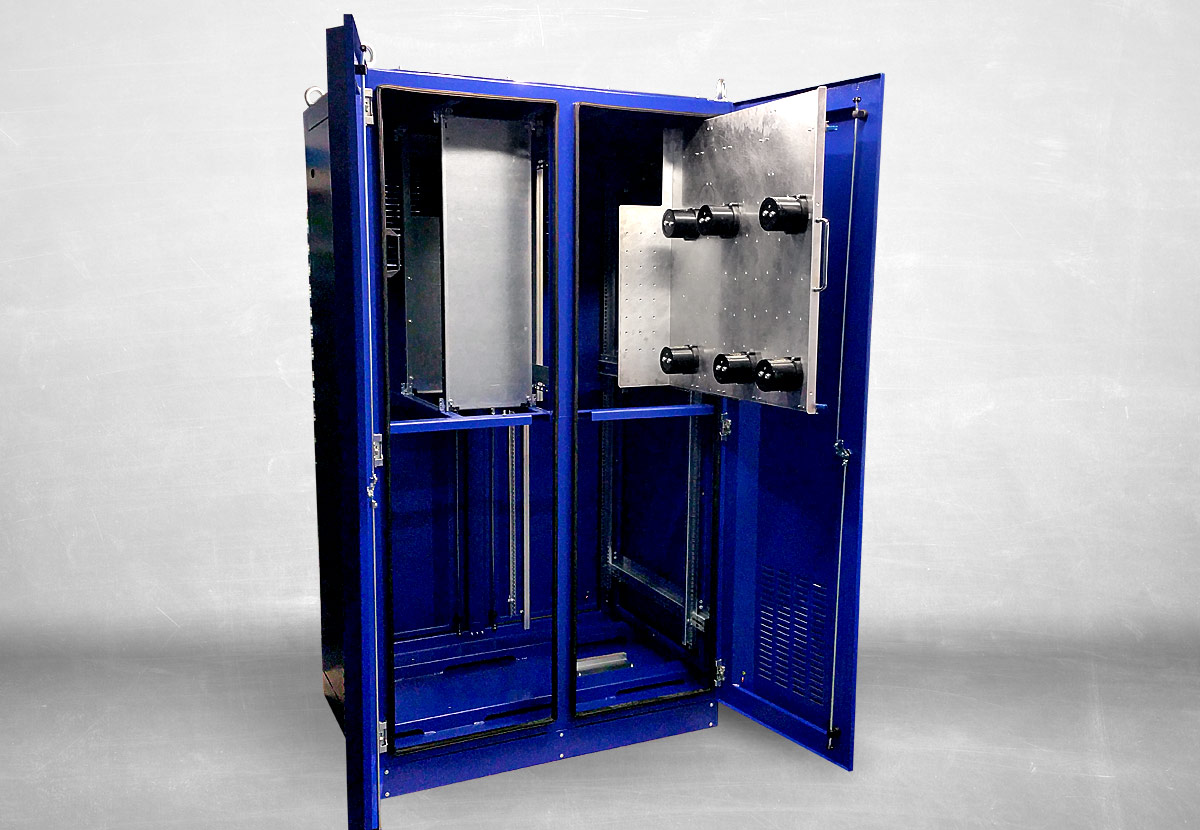

Produktbeispiel
Maße: 1200 × 2100 × 1000 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 5002 Struktur
Stärke: 3,0 mm
Front und Heck mit je zwei Flügeltüren
Transformatorenaufnahme im Boden

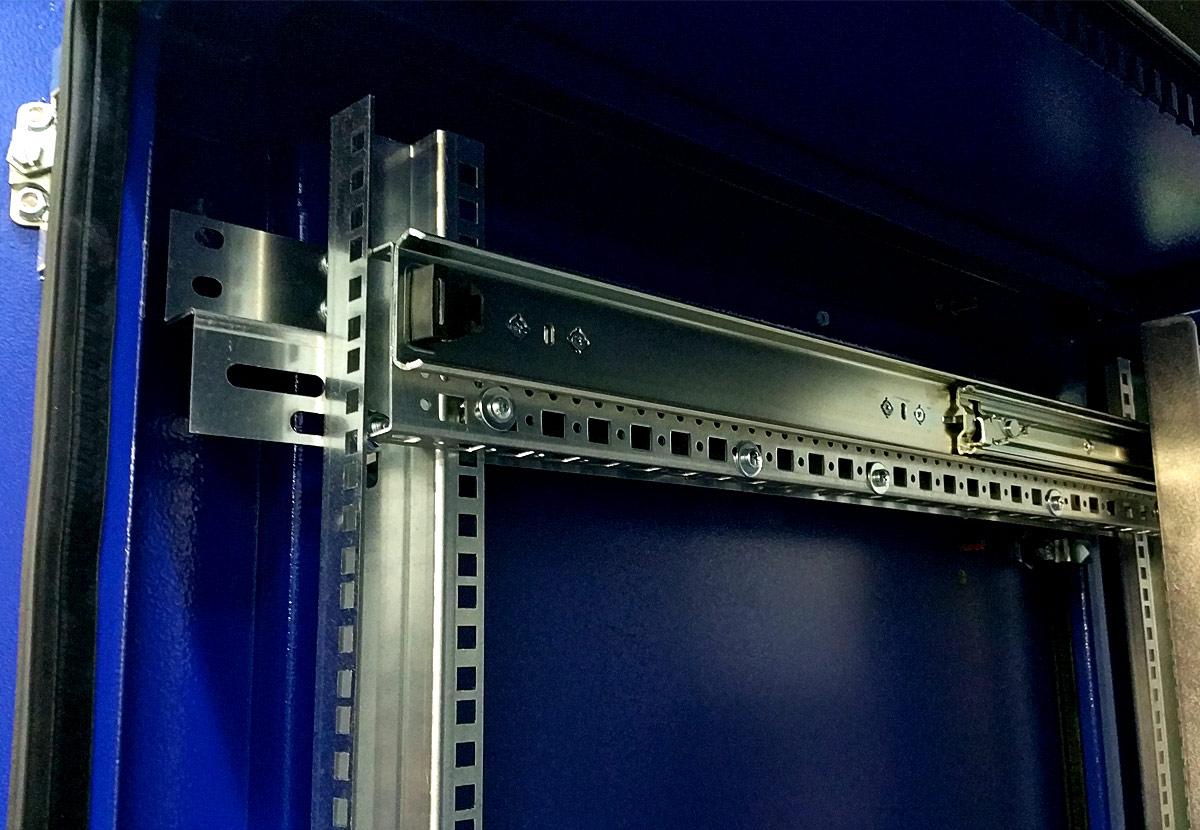

Ausziehbare und tiefenverstellbare Montageplatten
Linke und rechte Seitenwände sind abnehmbar
19″ Raster in der rechten Schrankhälfte
Abnehmbares Dach mit verschiebbaren Kabeleinführungen
Rechte Seitenwand mit ausziehbarer Montageplatte
Schrankausbau bis 1200 Kg möglich

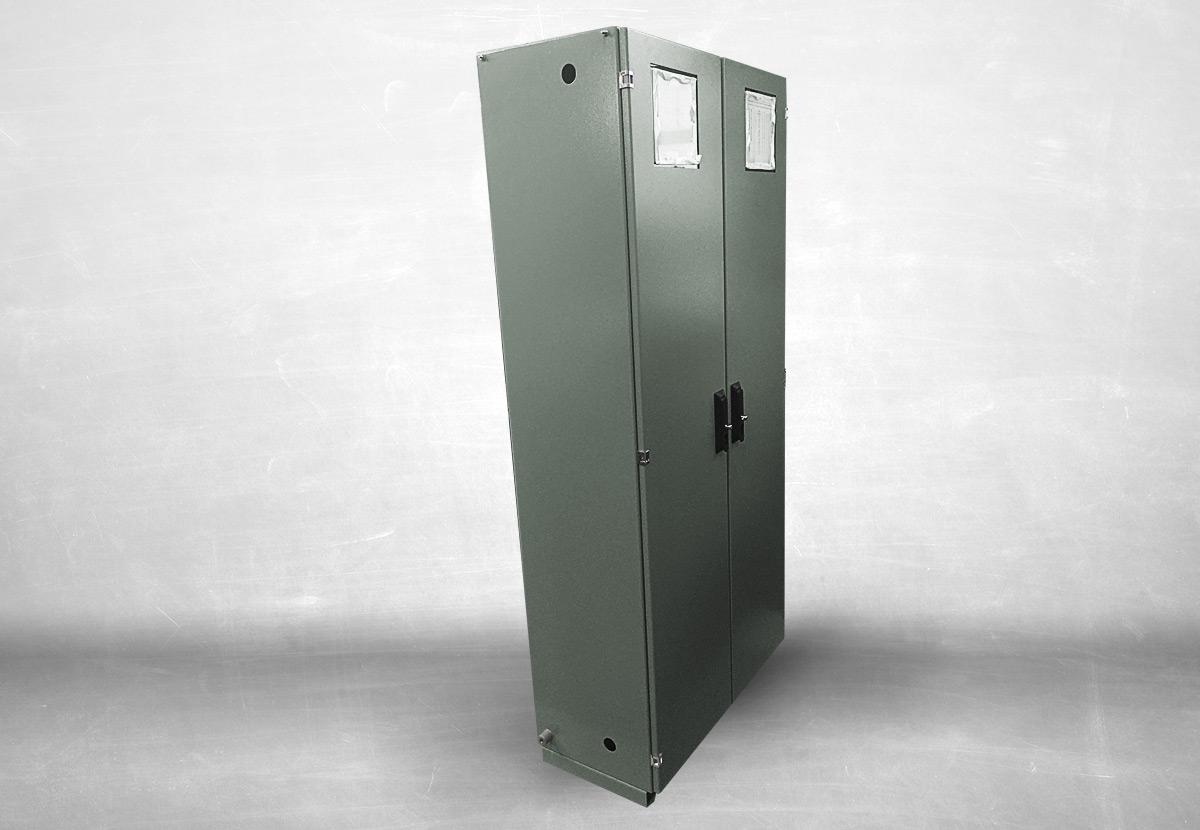

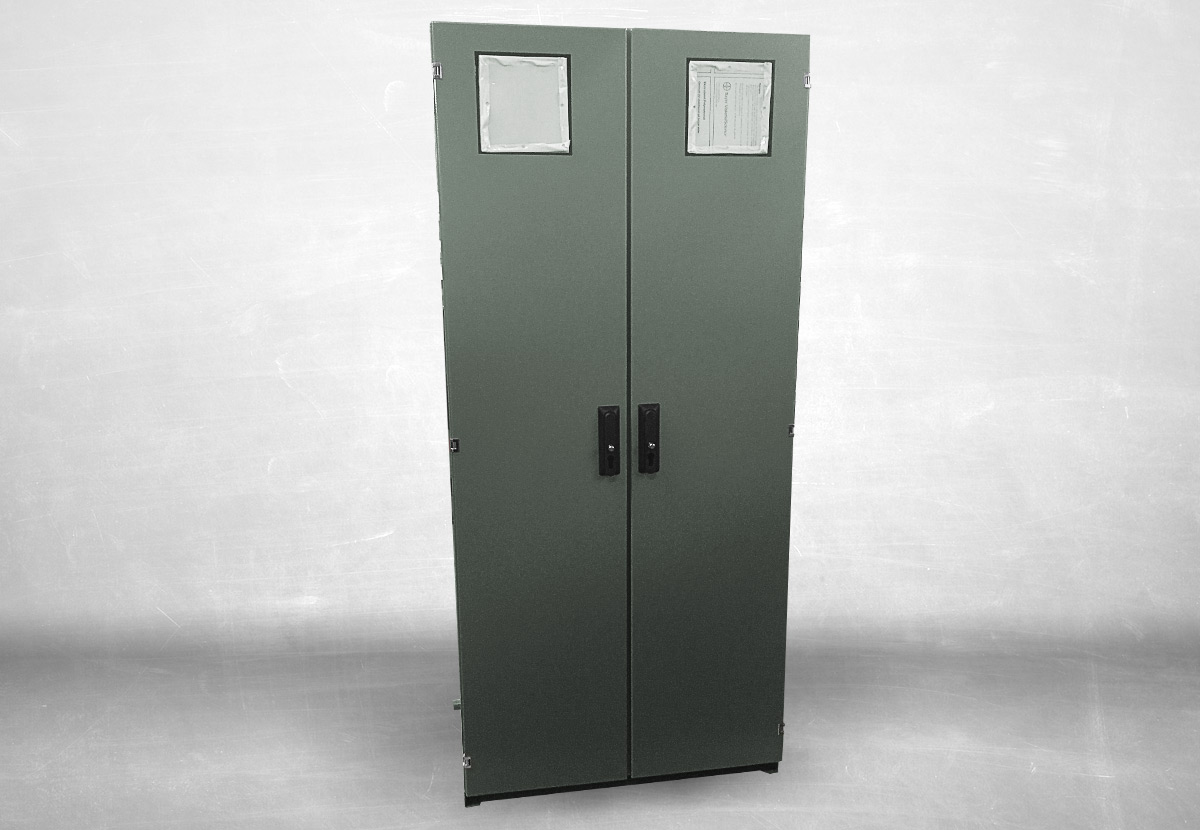

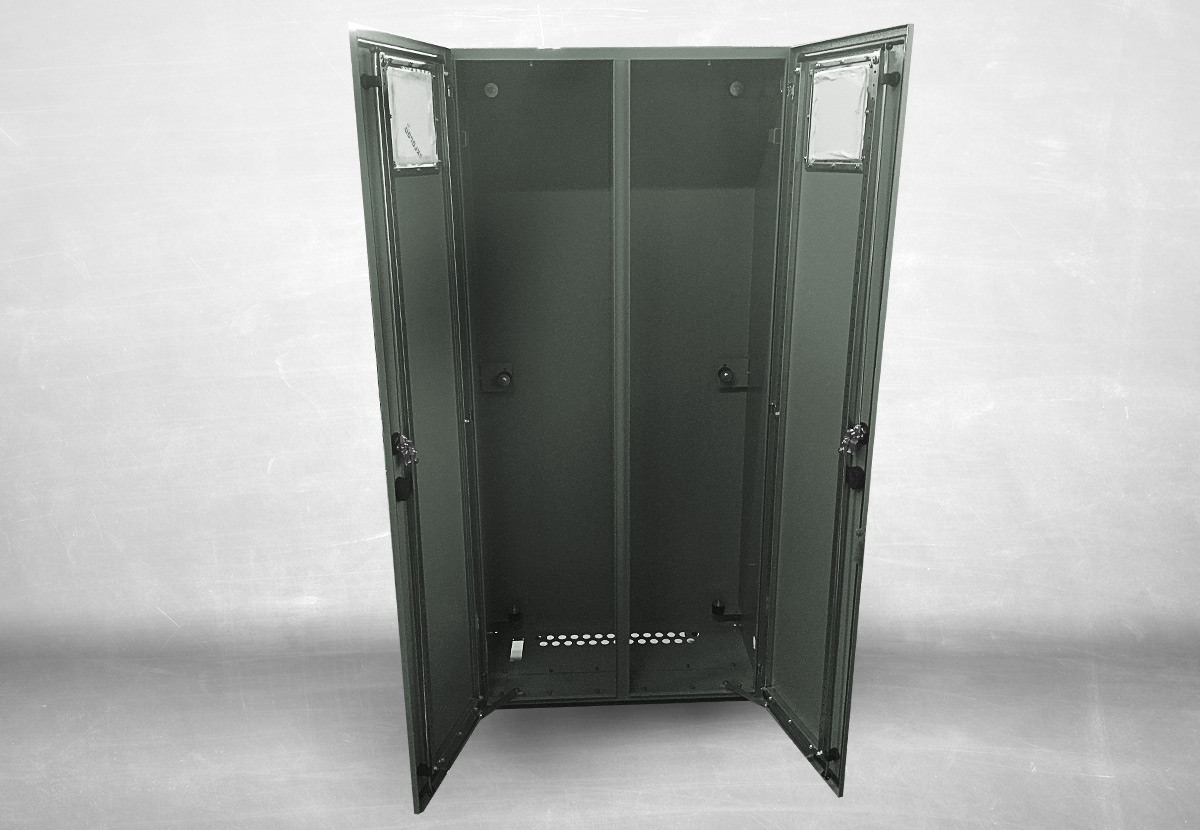

Produktbeispiel
Maße: 850 × 1842 × 400 mm (B × H × T)
Material: Edelstahl 1.4301
Oberfläche: RAL 7033 Struktur
Stärke: 2,0 mm
zwei- flügelig überlappende Scharniertüre mit PU- geschäumter Dichtung und Mittelsteg
Türen mit Sichtfenstern aus UV- beständigem Makrolon
Seitlich zwei Entlüftungsbohrungen
Rückseitige Haltelaschen
Verschluss über Stangenschloss 3 mm Doppelbart

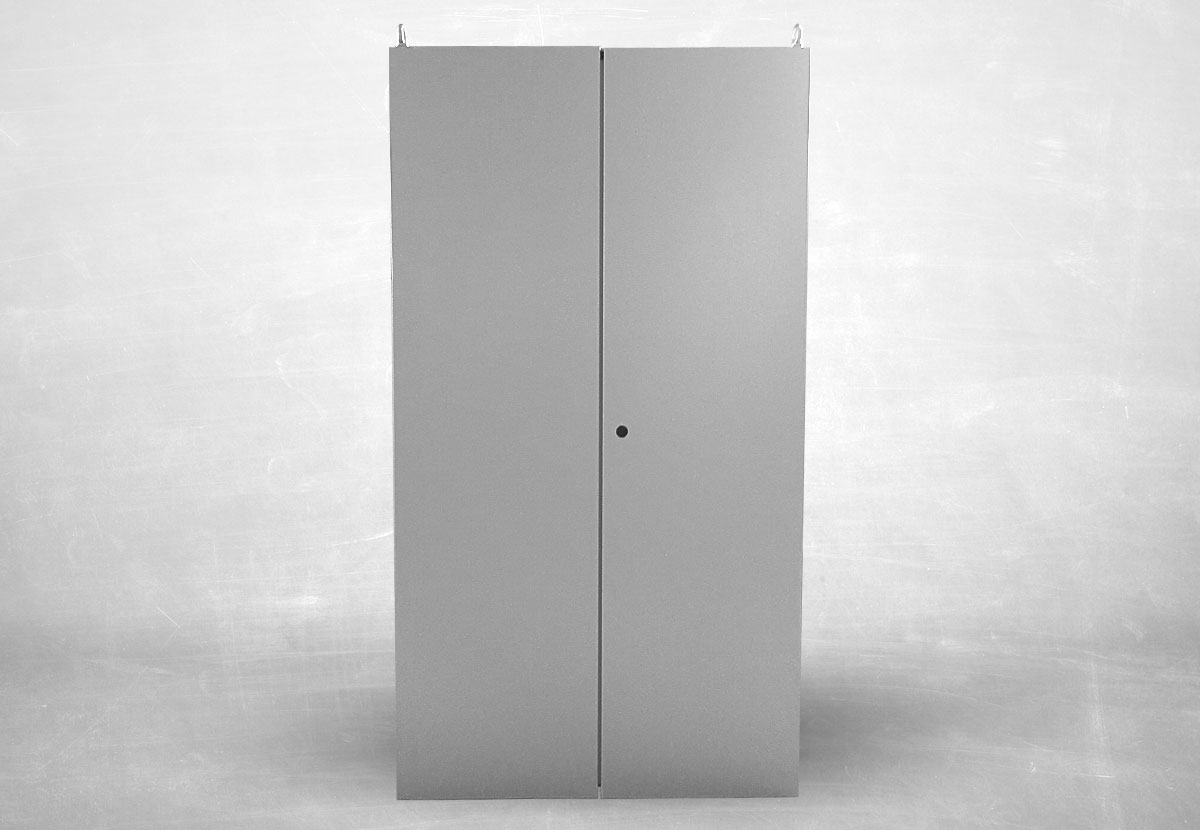

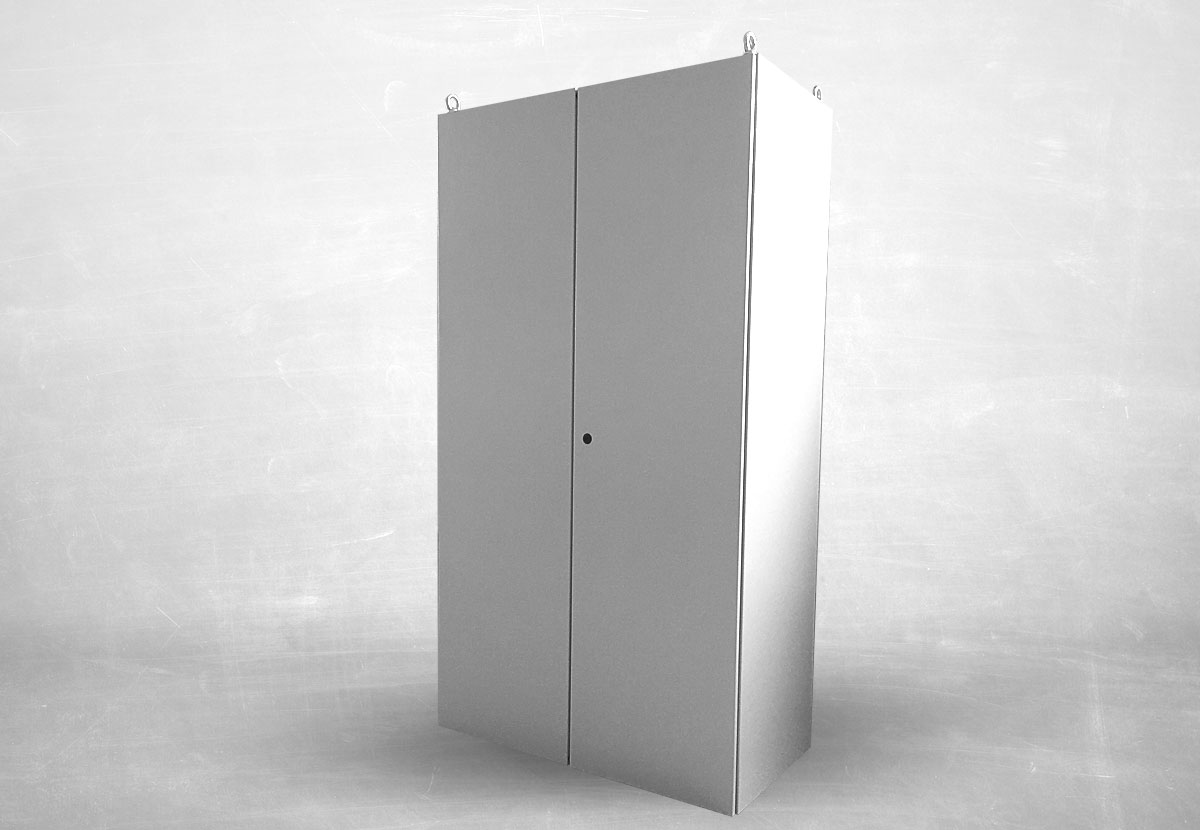

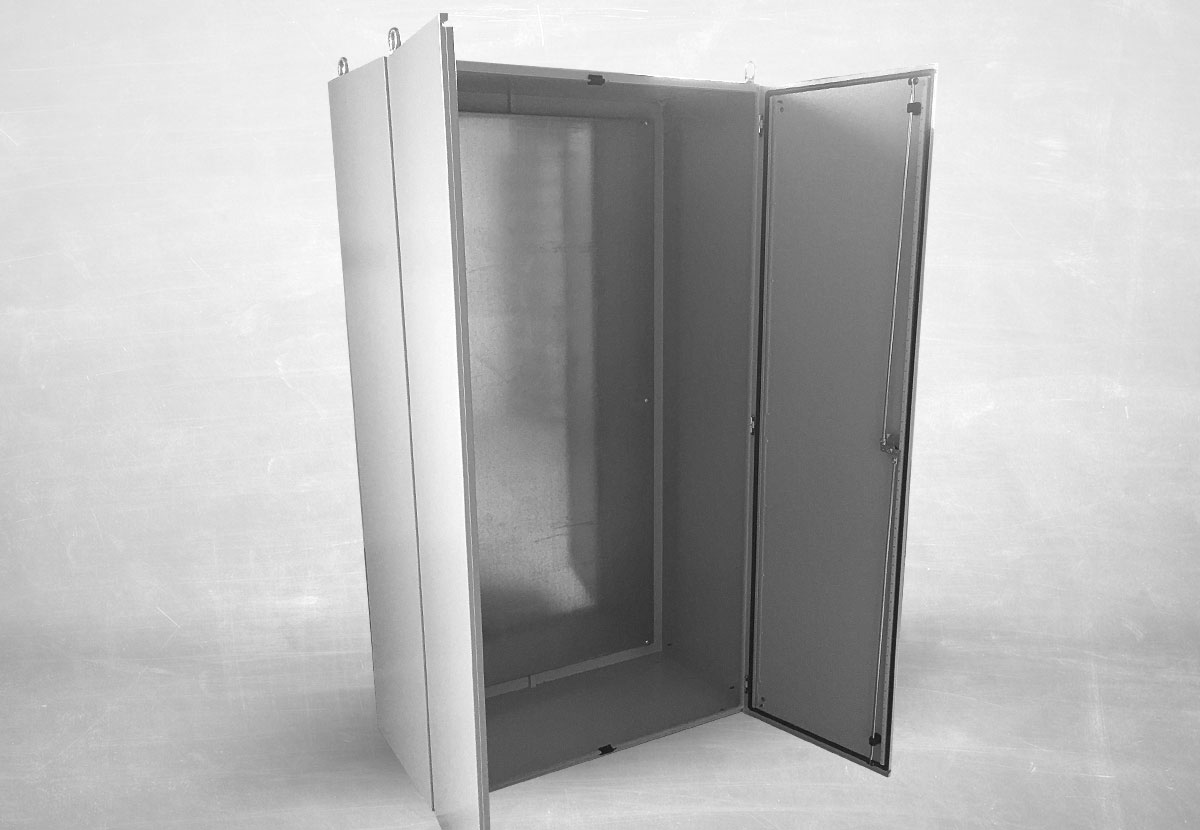

Produktbeispiel
Maße: 1000 × 1800 × 500 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur pulverbeschichtet
Stärke: 2,0 mm
2- flügelig überlappende Scharniertüre mit PU- geschäumter
Dichtung -> Schutzart IP 55
Verschluss über Stangenschloss 3 mm Doppelbart
Mit verzinkter Montageplatte 899 × 1696 mm
Transportösen
Scharniere 120° öffnend, Erweiterung auf 180° oder 270° möglich

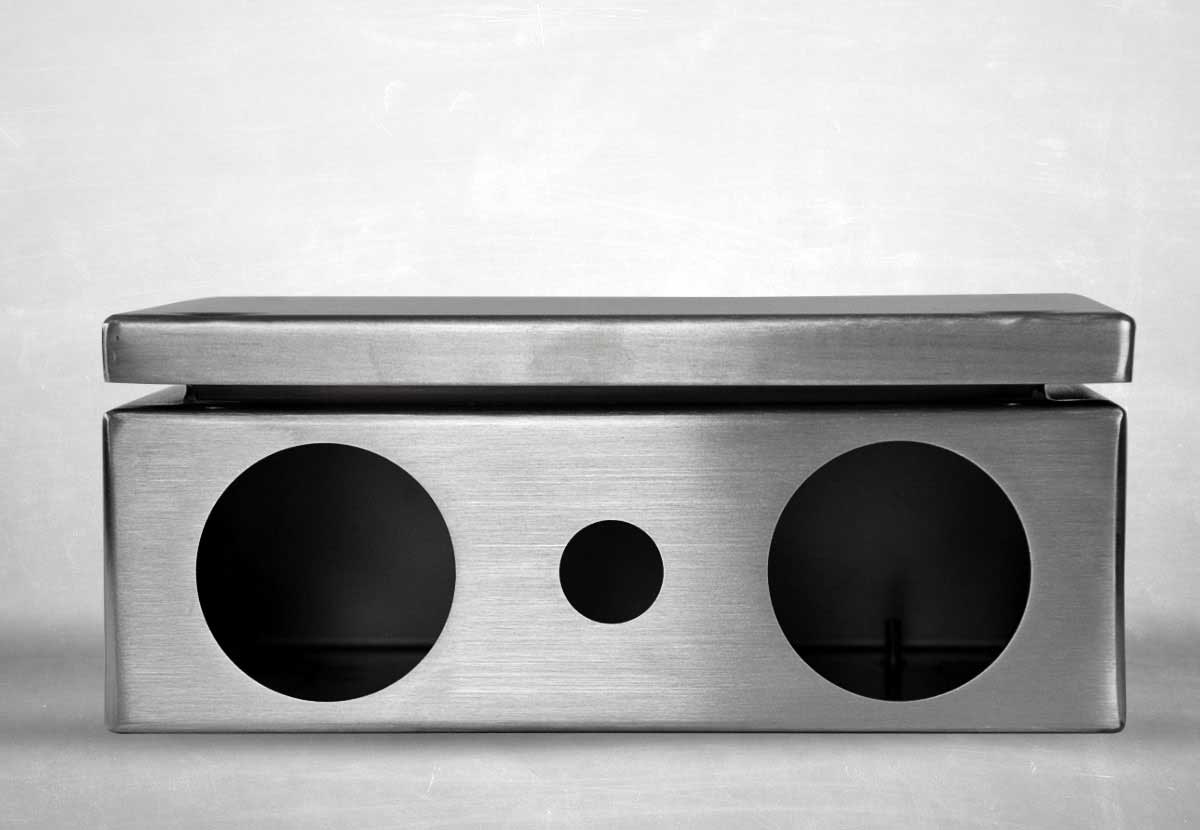

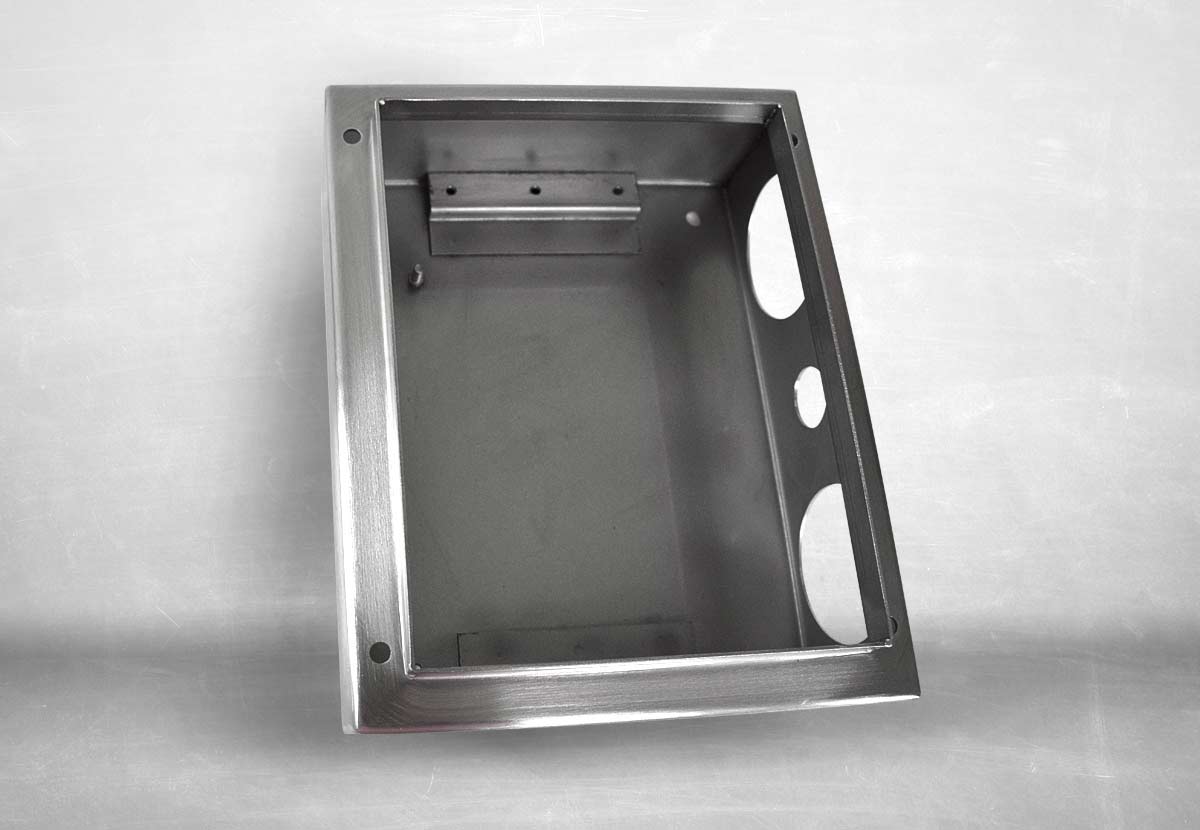

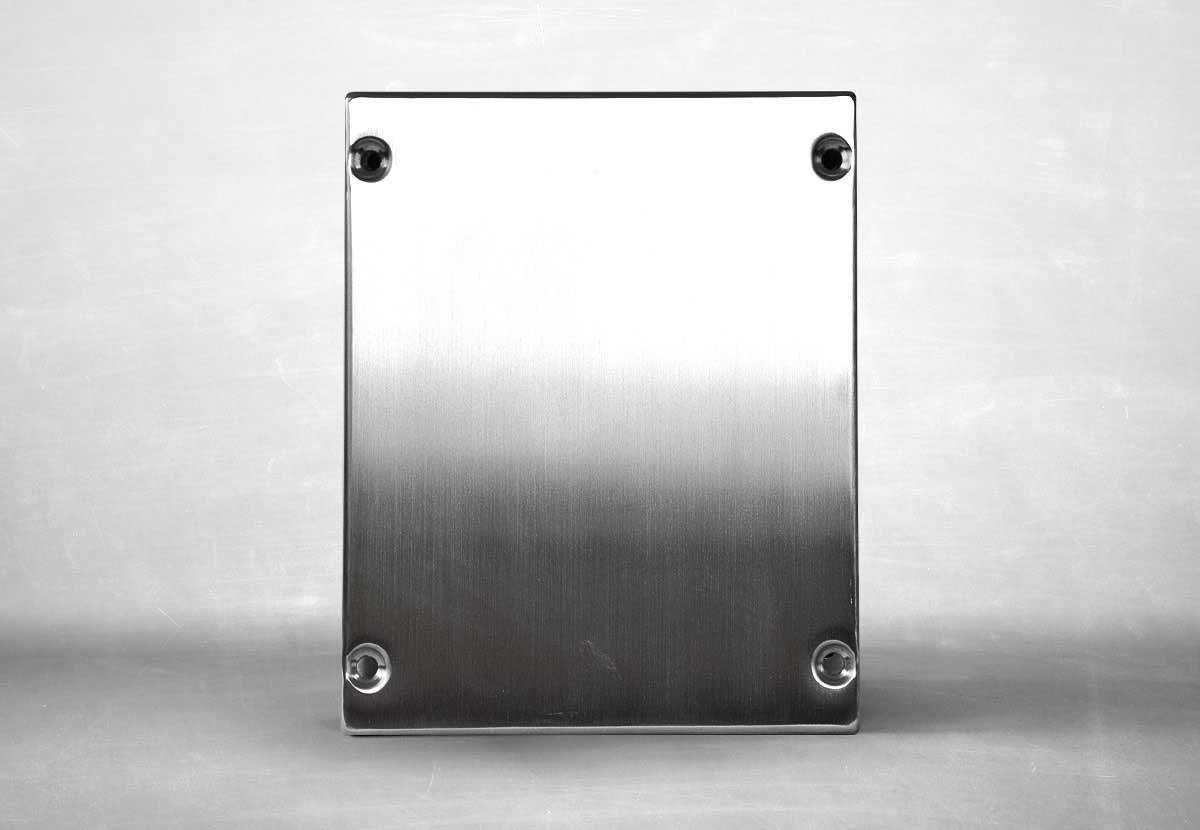

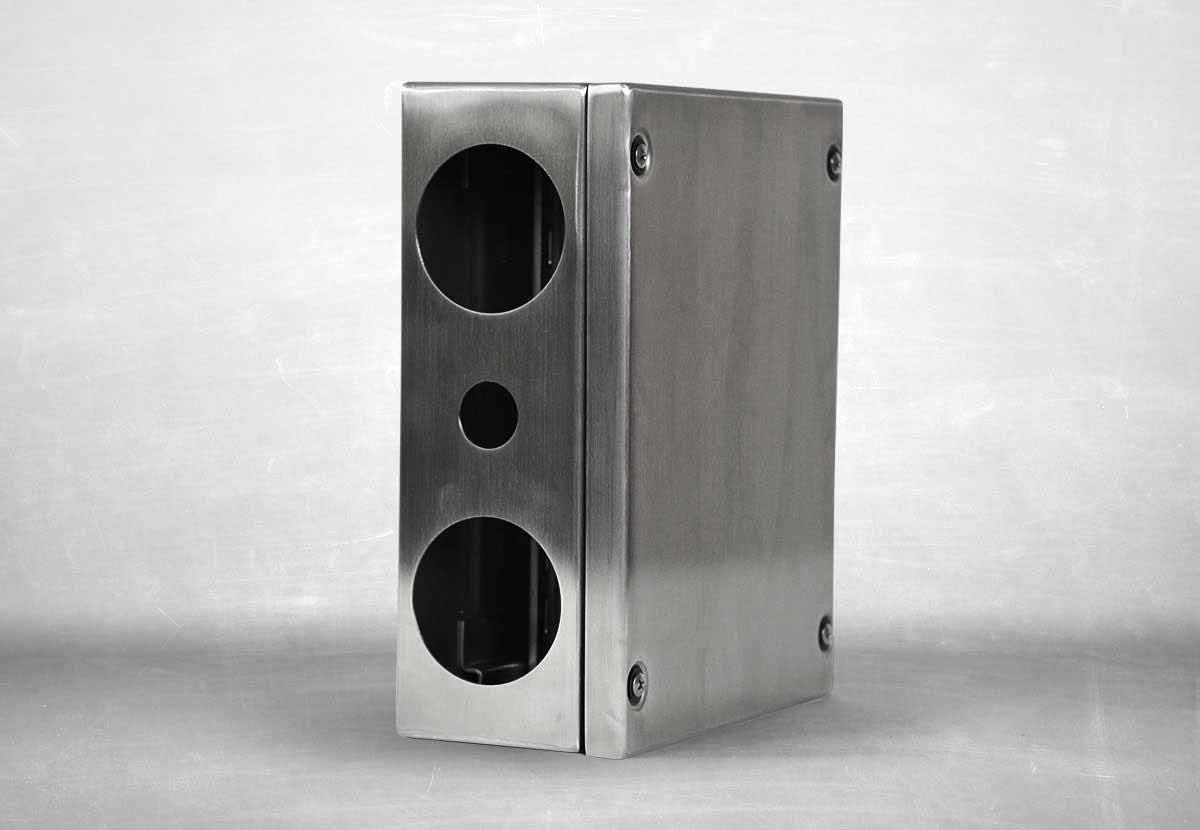

Produktbeispiel
Maße: 250 × 200 × 100 mm (B × H × T)
Material: Edelstahl 1.4301
Oberfläche: roh / gebürstet
Stärke: 1,5 mm
Eingeschäumte PU-Deckeldichtung
4 unverlierbare Deckelschrauben in Kunststoffbuchsen
Erdungsbolzen
90° Zarge
Diverse Ausschnitte in Seitenwand

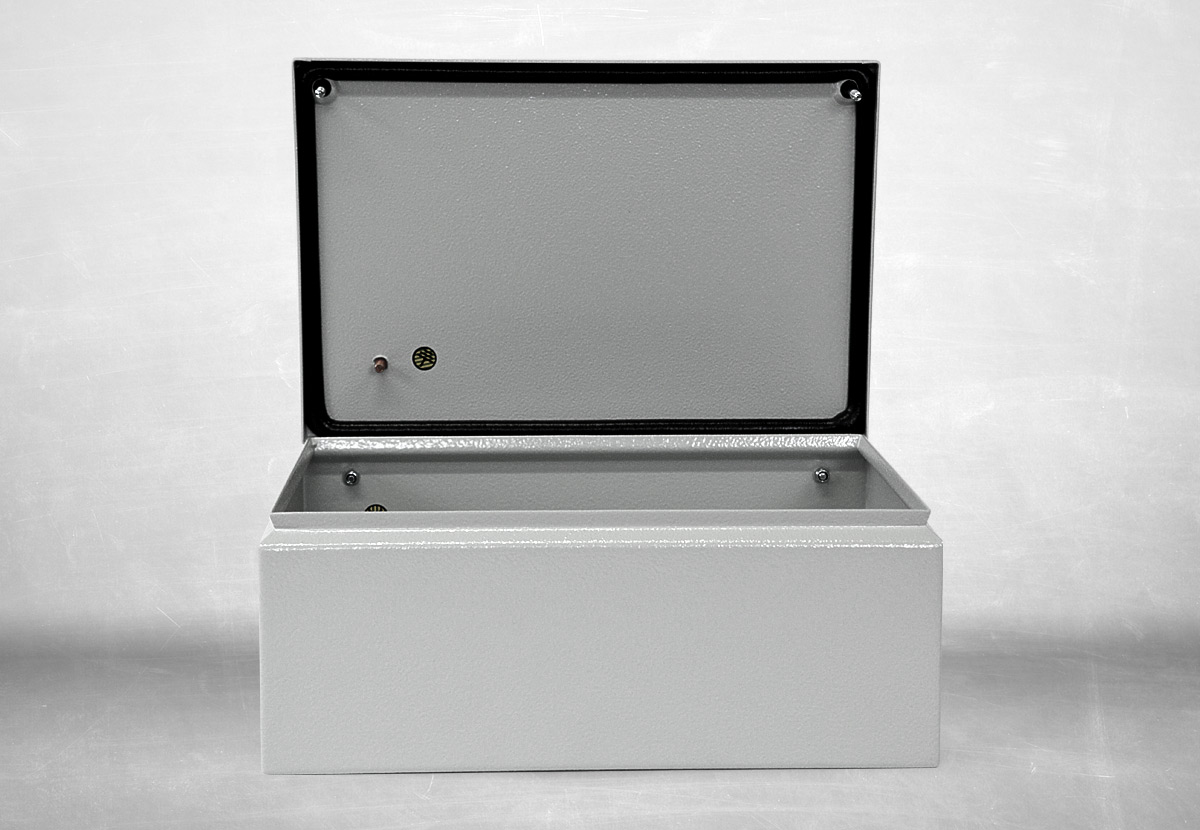

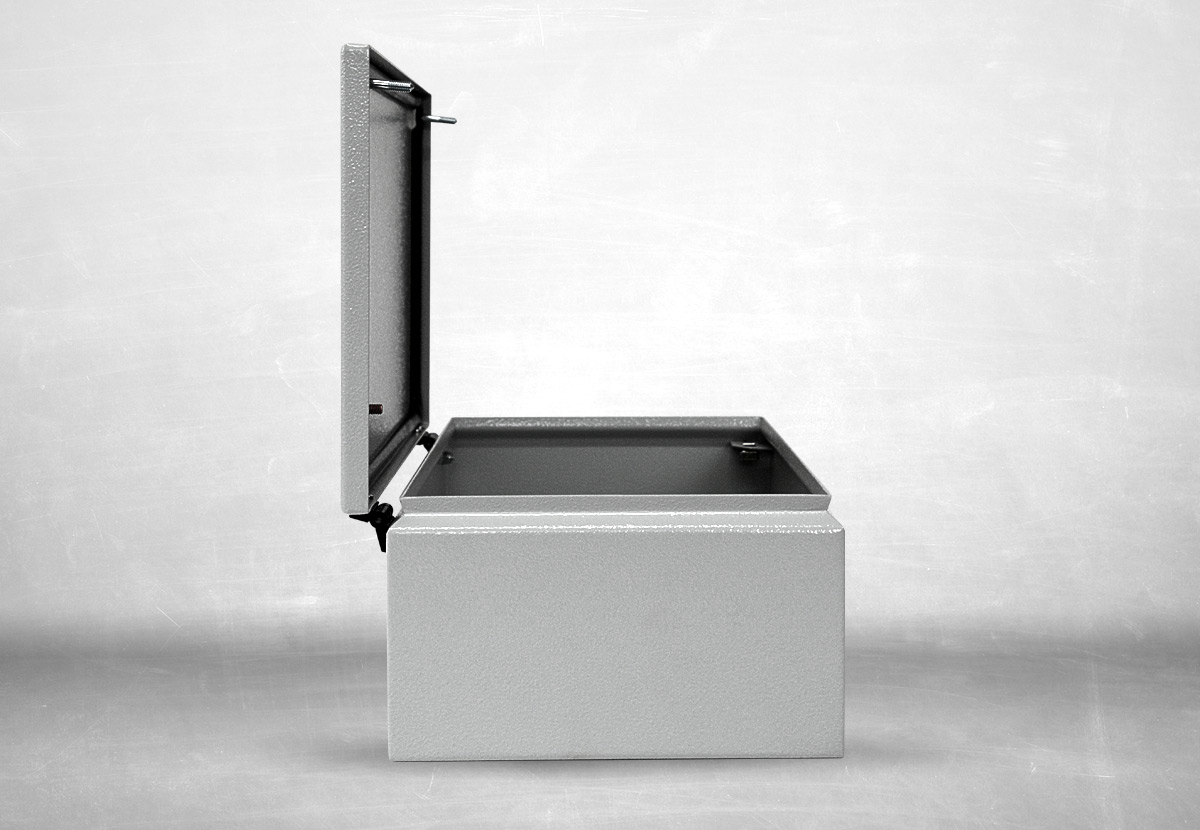

Produktbeispiel
Maße: 300 × 200 × 120 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur
Stärke: 1,5 mm
Diverse Bohrungen und Stehbolzen M6 x 20 im Boden
Eingeschäumte PU- Deckeldichtung
Zwei Scharniere
Zwei Deckelschrauben mit unverlierbaren Unterlegmuttern
Erdungsbolzen an Deckel und Klemmenkasten

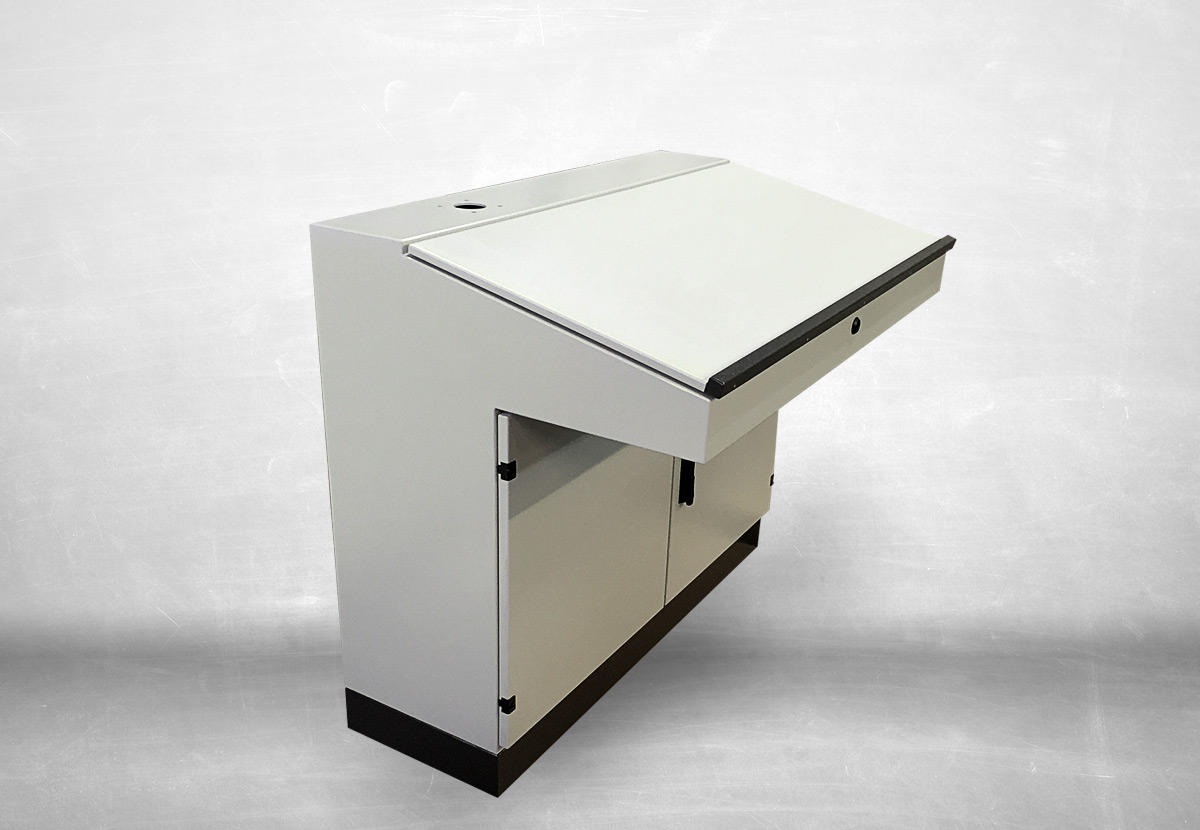

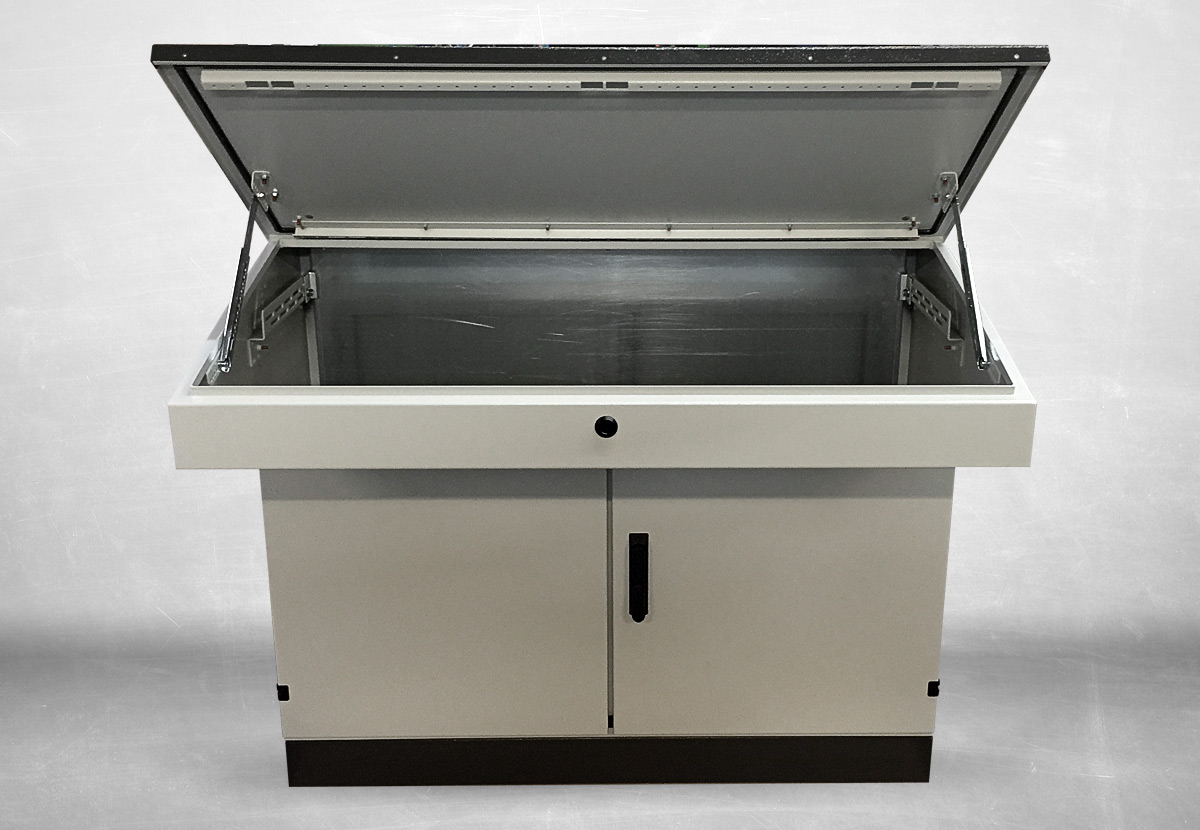

Produktbeispiel
Maße: 1200 × 1020 × 400/750 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur pulverbeschichtet
Stärke: 1,5 mm
Zweiflügelig überlappende Scharniertüre auf der unteren Frontseite mit PU-geschäumter Dichtung
Rechte Türe schließend durch Stangenschloss und Schwenkhebel
Montageplatte verzinkt, tiefenverstellbar
Pultplatte mit abnehmbarer Griffleiste
Pultsockel 100 mm hoch, umlaufend geschlossen und mit Pult verschraubt, RAL 7032 Struktur pulverbeschichtet

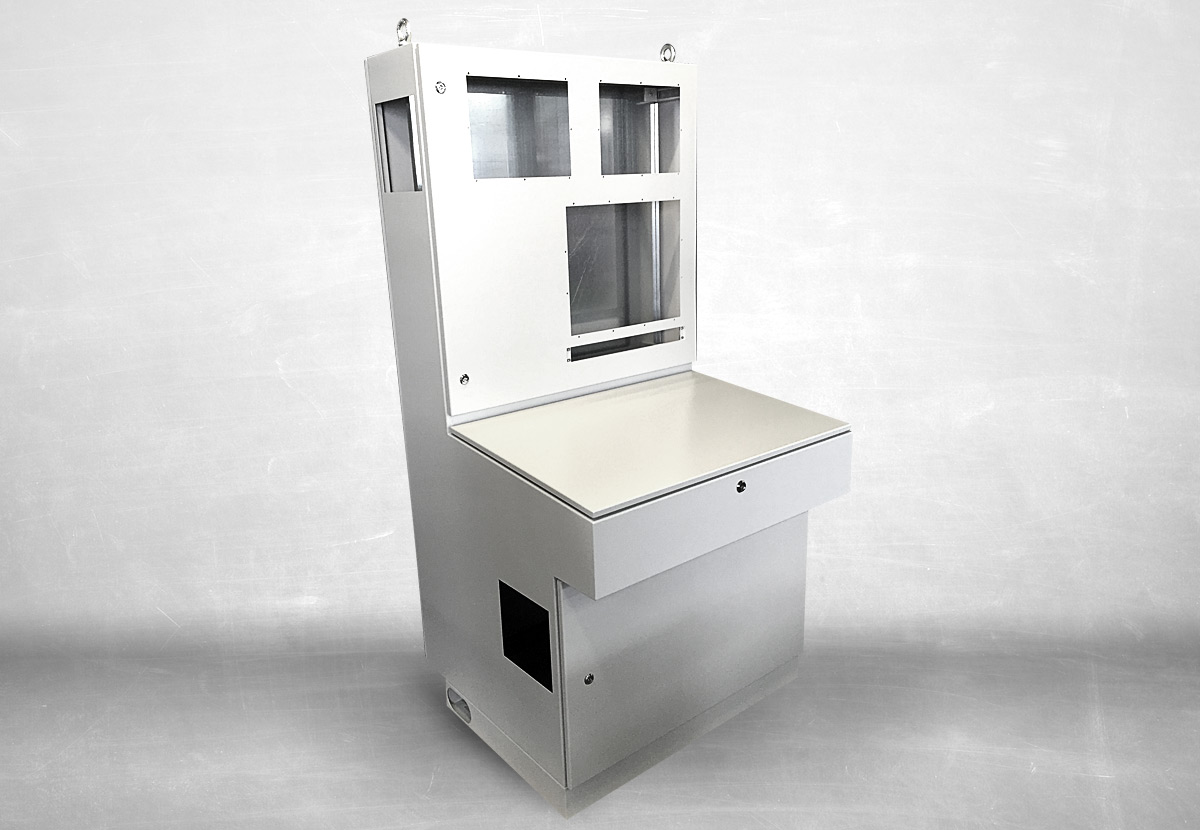

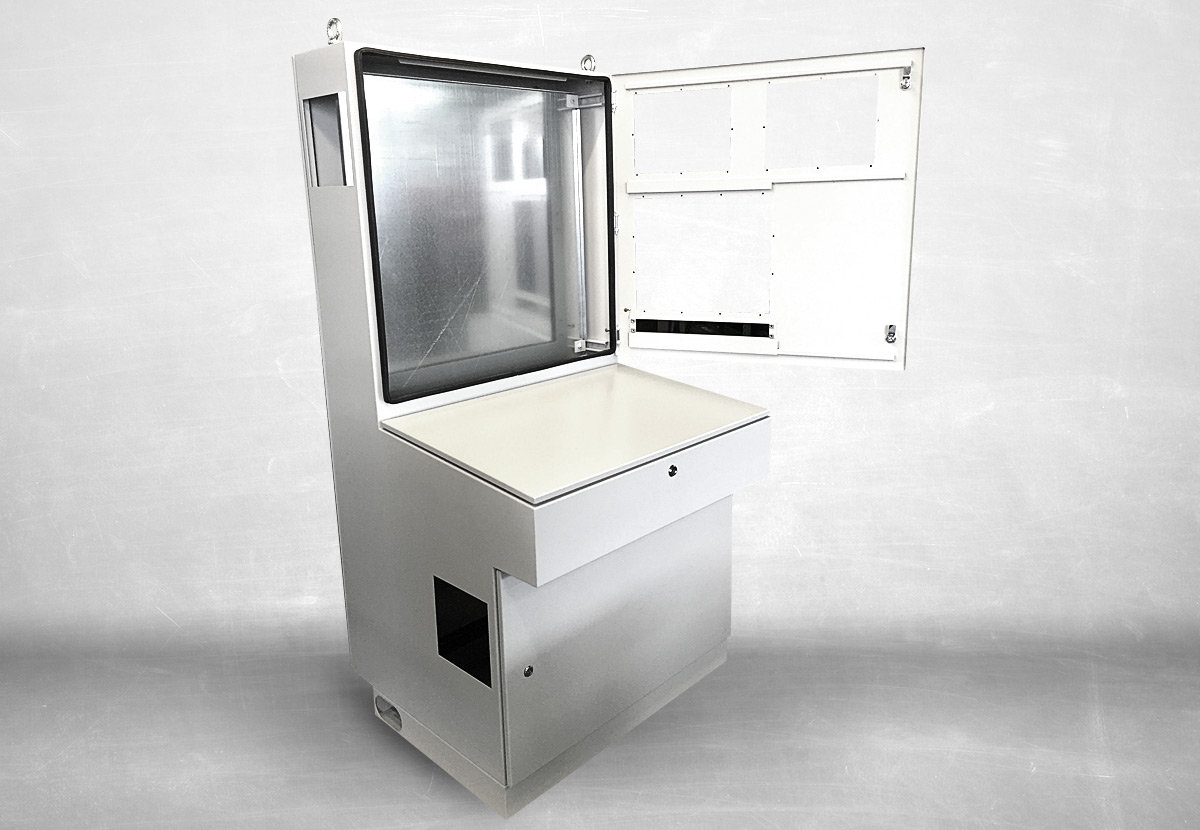

Produktbeispiel
Maße: 940 × 1900 × 910 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur
Stärke: 2,0 mm
Diverse Aussparungen und Halterungen
Waagerechte Aluplatte im Vorbau
Halterung und Tragschiene zur Schnappbefestigung eines Heizlüfters
Winkelprofil im Dach innen auf der Vorderseite
Tiefenverstellbare Montageplatte
Transportösen M16
Gasdruckfedern
Pultsockel 100 mm hoch, mit Pult verschraubt

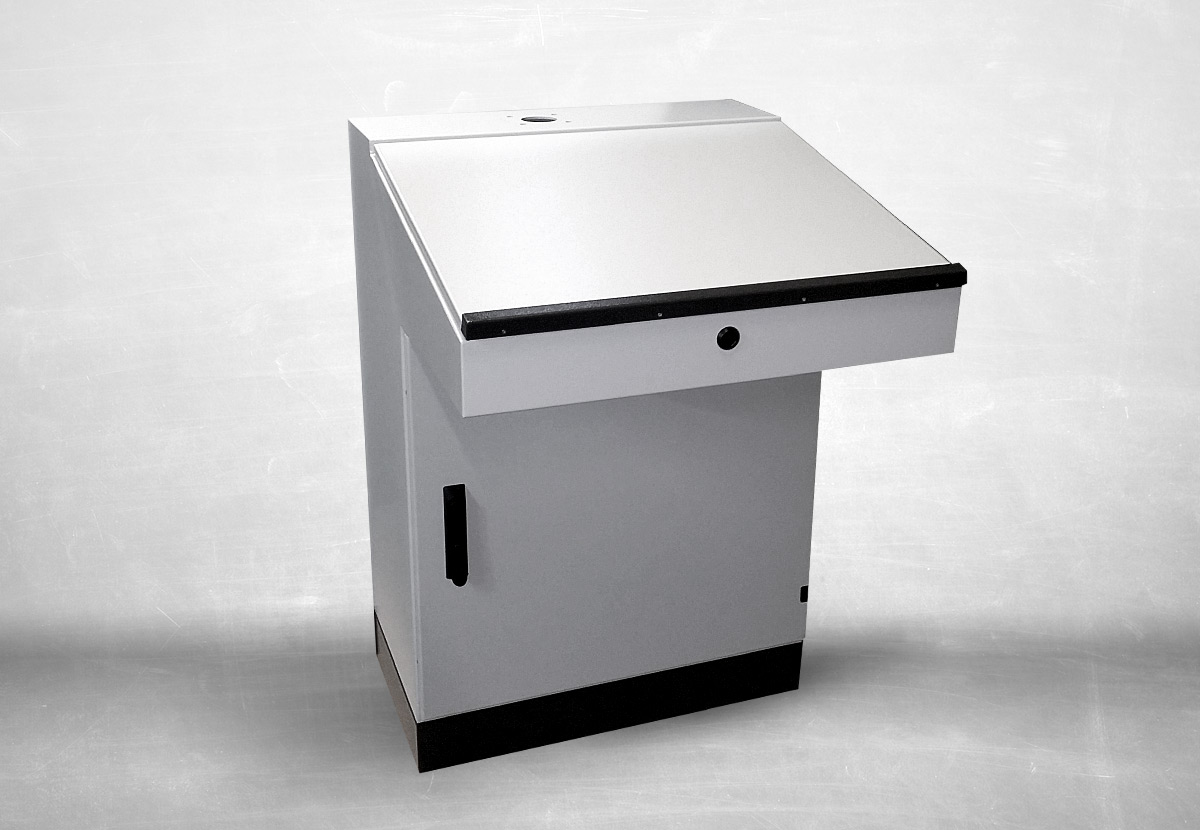

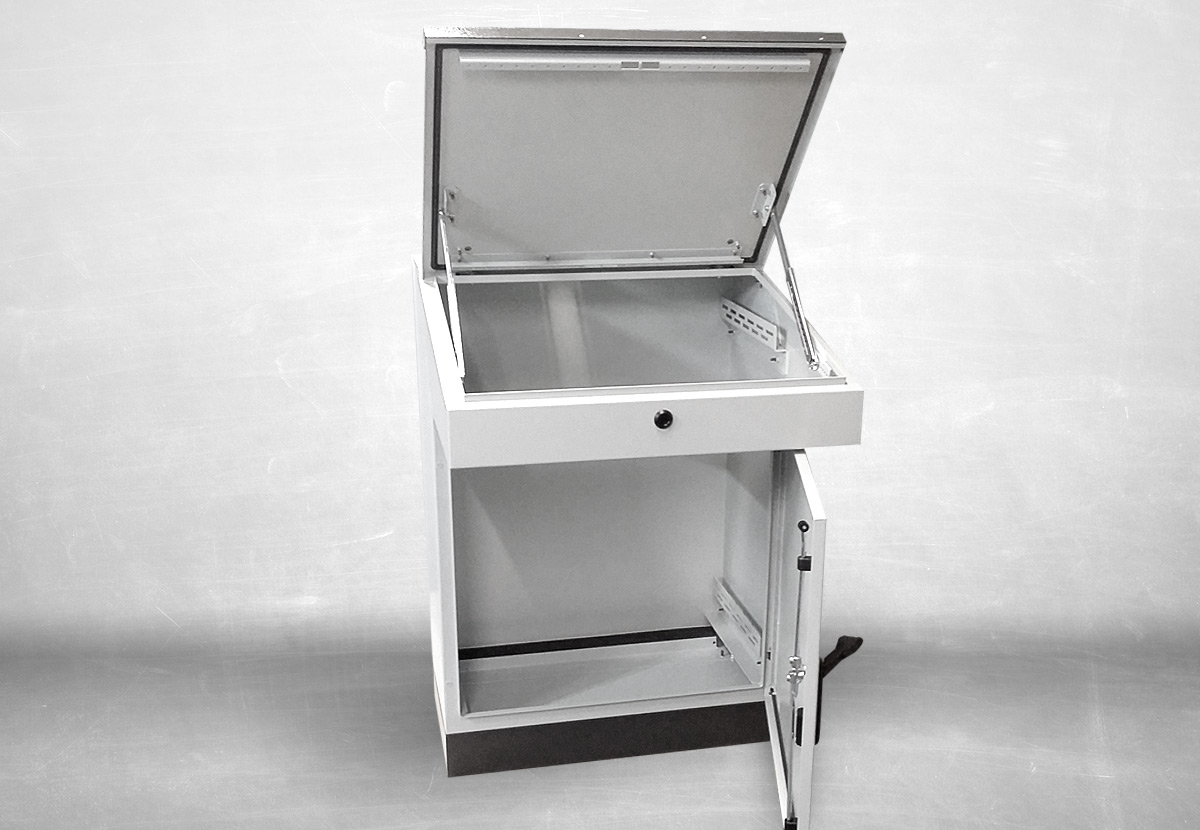

Produktbeispiel
Maße: 700 × 1000 × 300/550 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur pulverbeschichtet
Stärke: 1,5 mm
Einflügelige Scharniertüre auf der unteren Frontseite
mit PU- geschäumter Dichtung
Türe schließend durch Stangenschloss und Schwenkhebel
Montageplatte verzinkt, tiefenverstellbar
Pultplatte mit abnehmbarer Griffleiste
Pultsockel 100 mm hoch, umlaufend geschlossen und mit Pult verschraubt, RAL 7032 Struktur pulverbeschichtet

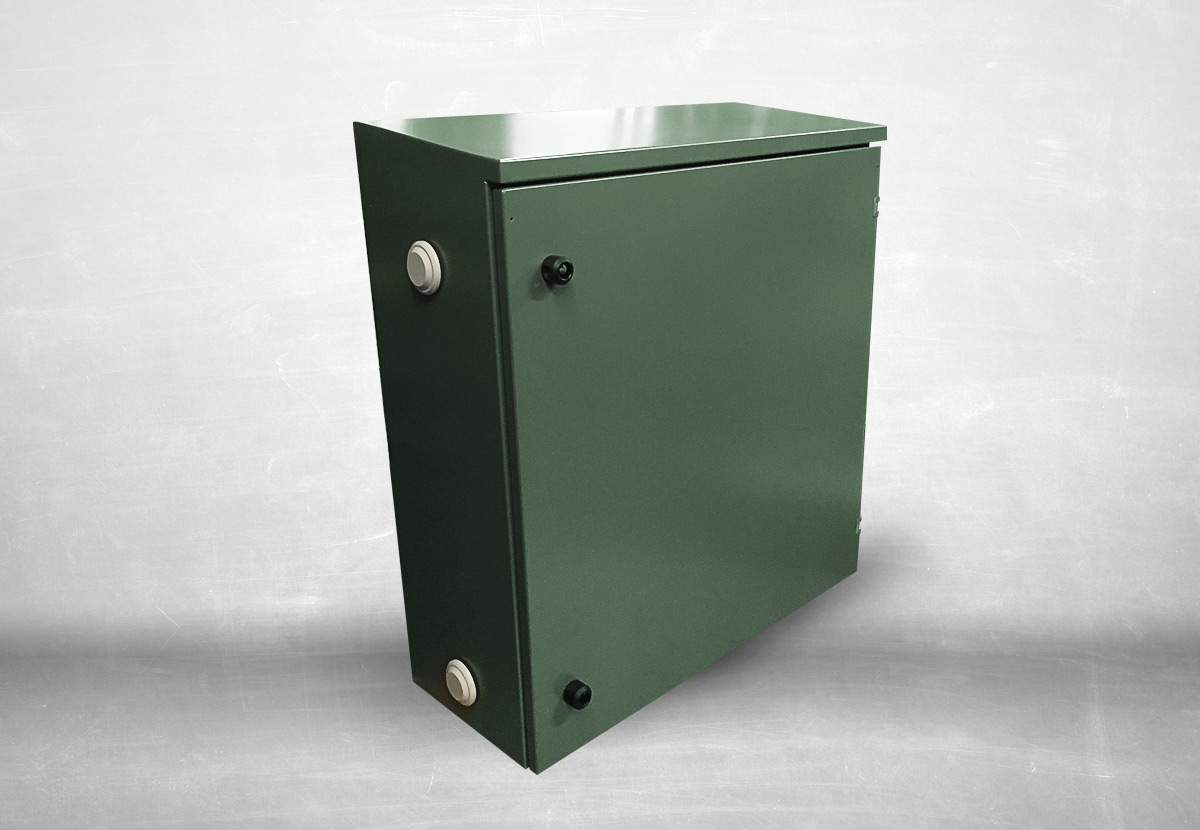

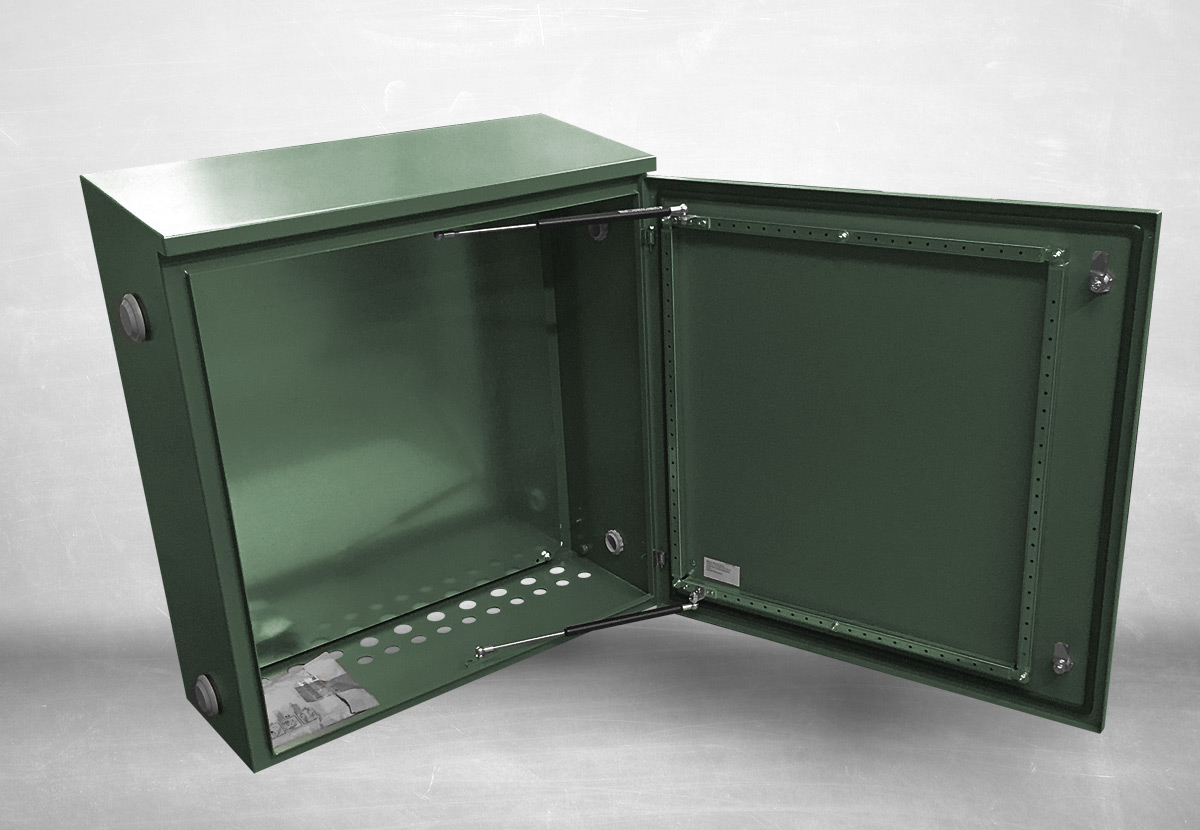

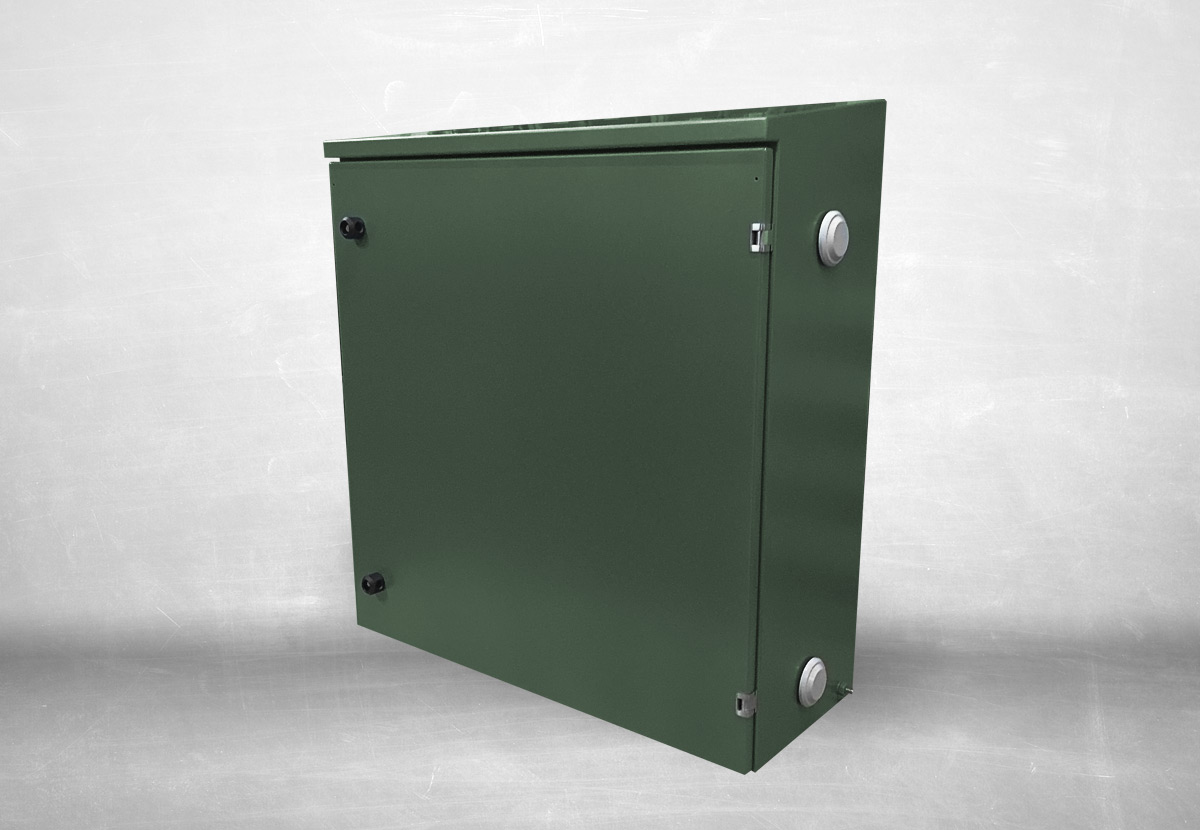

Produktbeispiel
Maße: 760 × 760 × 300 mm (B × H × T)
Material: Aluminium AlMg3
Oberfläche: DB 601 Eisenglimmer leicht strukturiert (Polyesterpulver)
Stärke: 2,0 mm
Angekantetes Regendach
Einflügelige Scharniertüre, rechts angeschlagen
Verschluss mittels zwei Vorreiber
3 mm Doppelbart Betätigung
Türöffnungswinkel 120°
Verzinkte Montageplatte, befestigt an der Gehäuserückwand mittels vier Bolzen
Montierte Druckausgleichsstopfen auf beiden Seiten des Gehäuses
Diverse Ausbrüche im Boden für Kabelverschraubung
Wandbefestigungslaschen aus Edelstahl

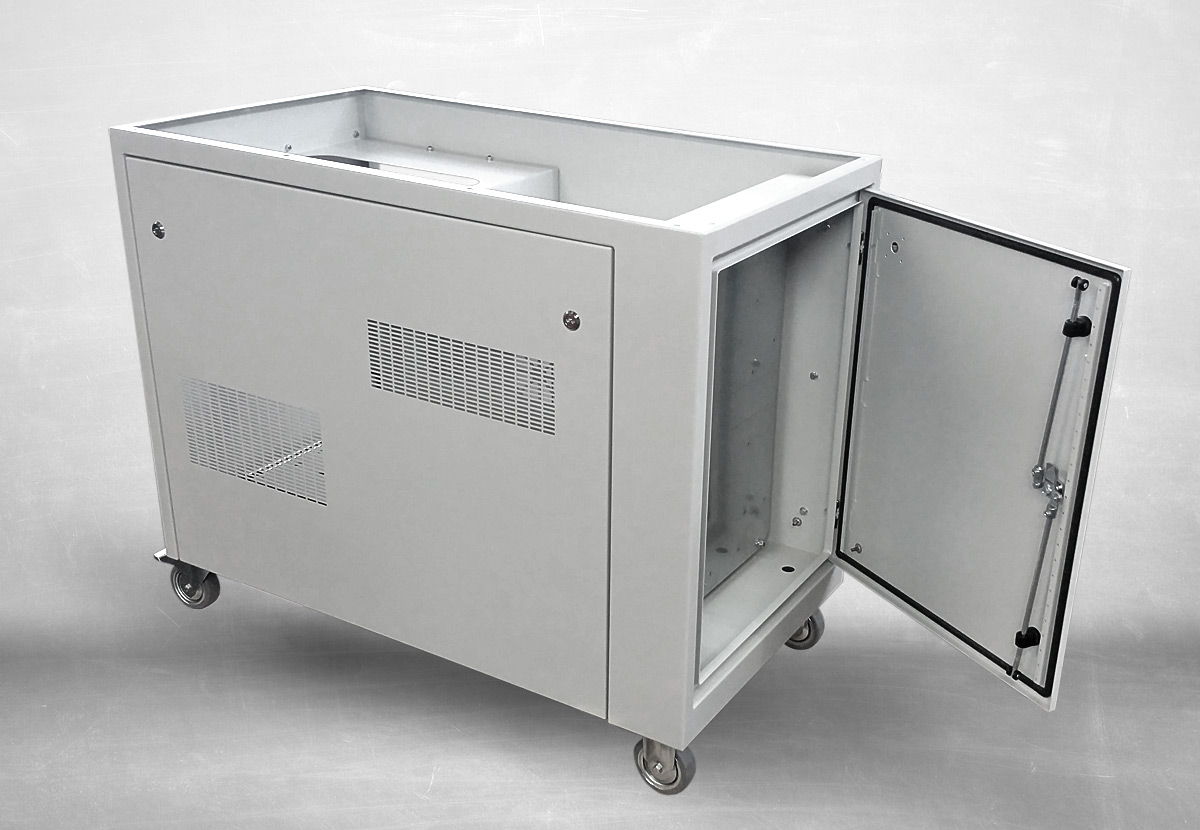

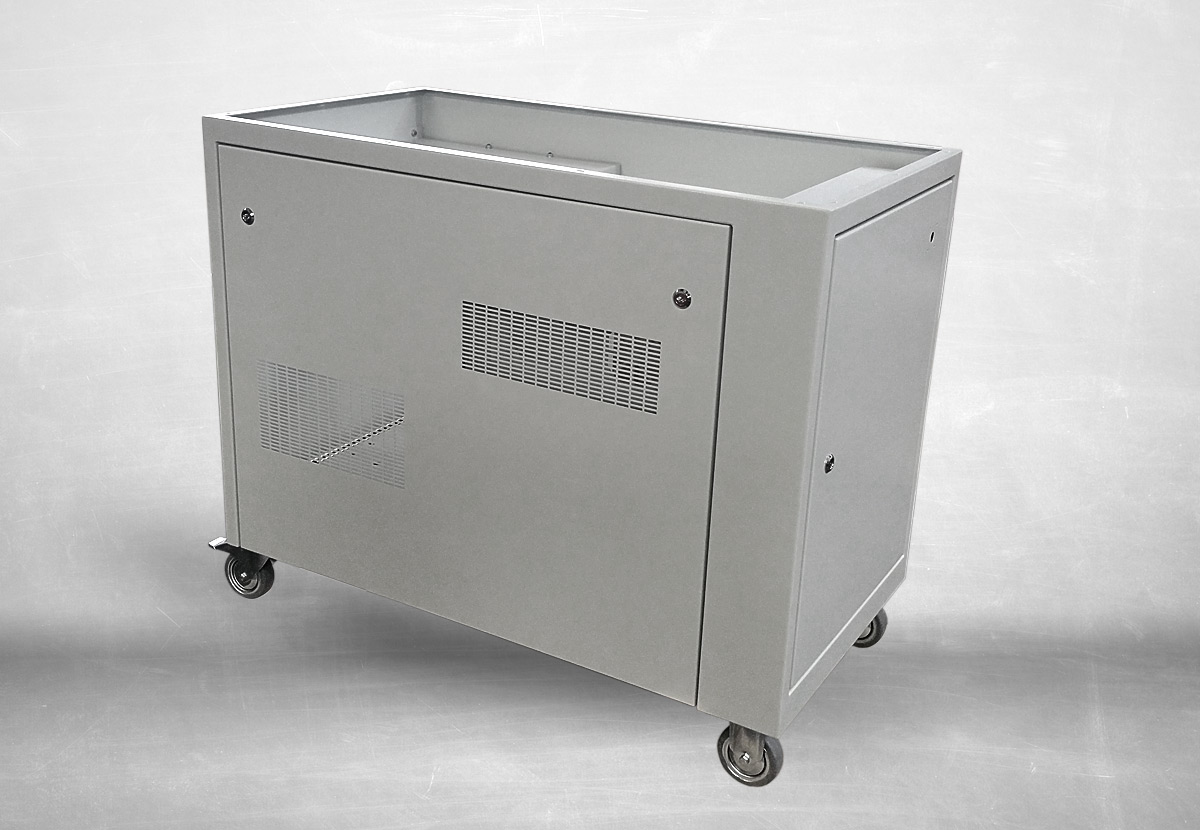

Produktbeispiel
Maße: 900 × 785 × 600 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur pulverbeschichtet
Stärke: 1,5 mm
19“- Einschübe
Ausschnitt in der linken Seitenwand mit umlaufender Abkantung von 100 mm nach innen zur Aufnahme der Absaugeinheit
Ausziehbarer Zwischenboden für Absaugung
Stecktüre mit Erdungsbolzen
L- Winkel mit Langlöchern zur Aufnahme einer Steckdosenleiste auf auf dem Boden hinter den 19“- Einschüben

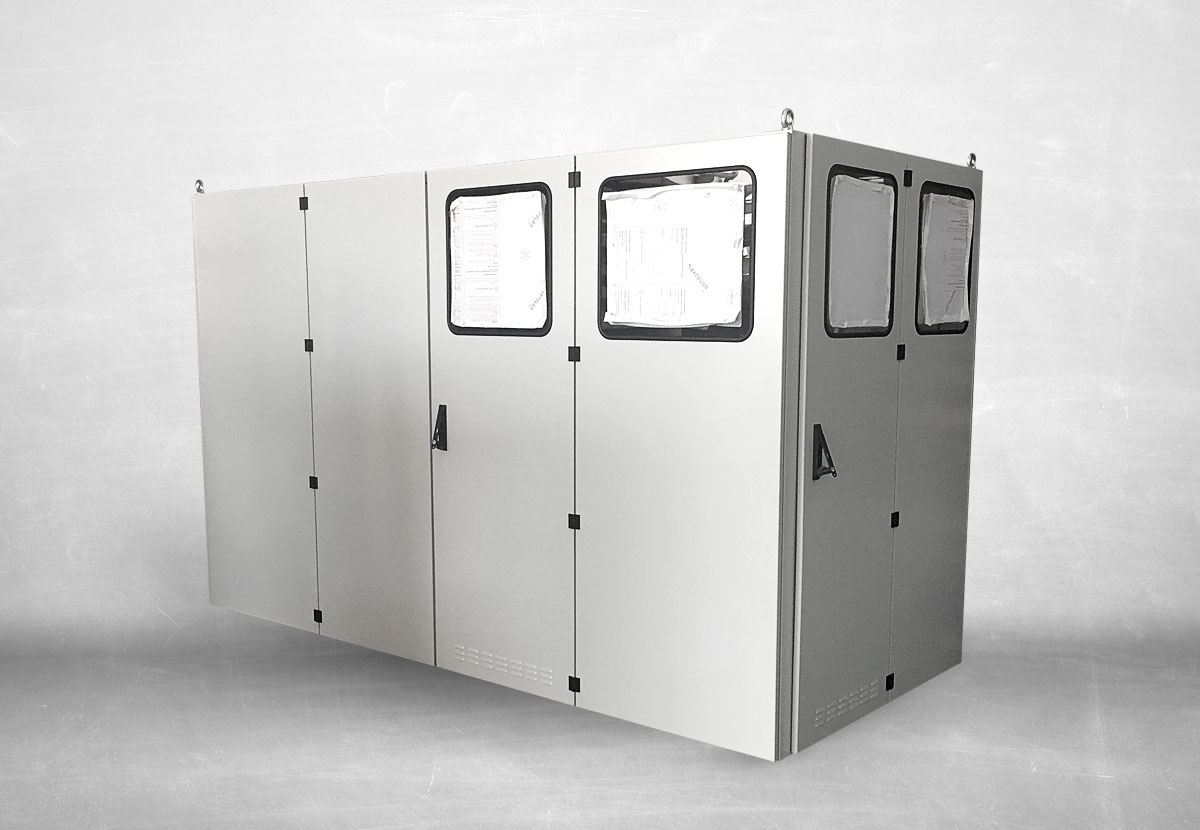

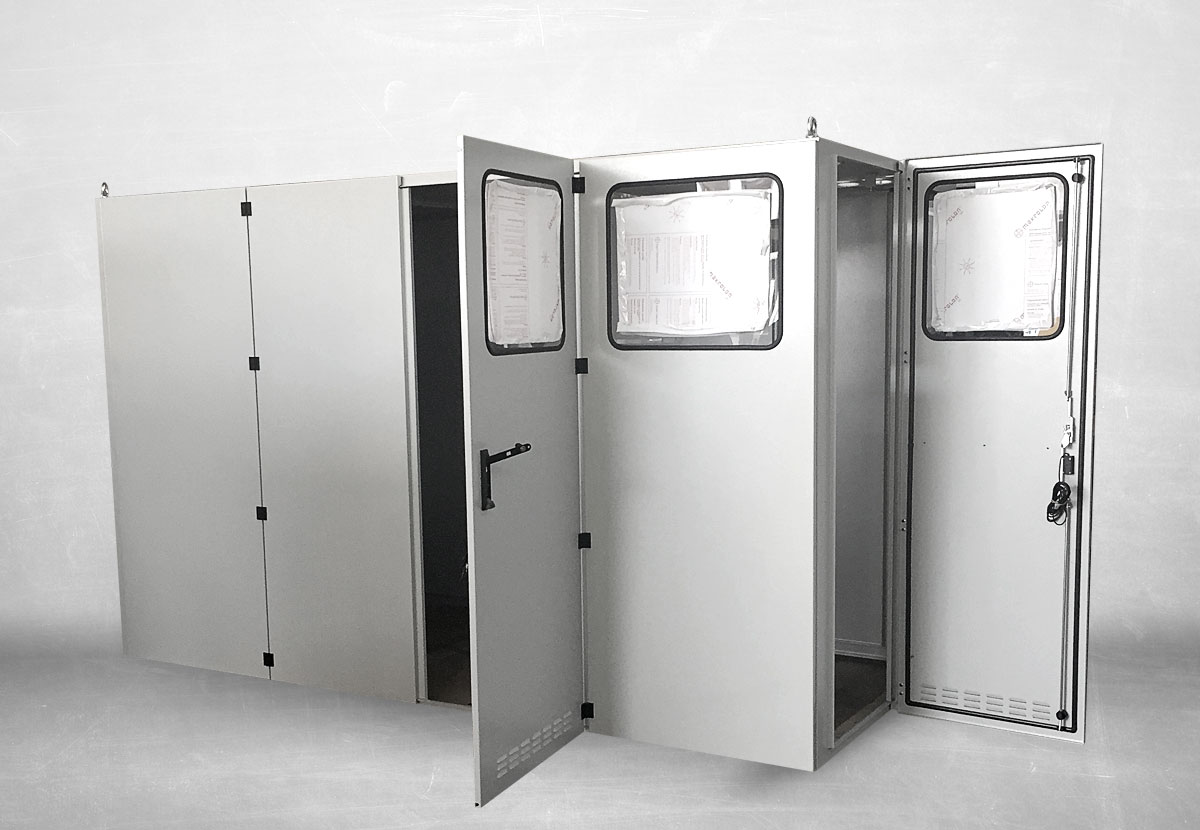

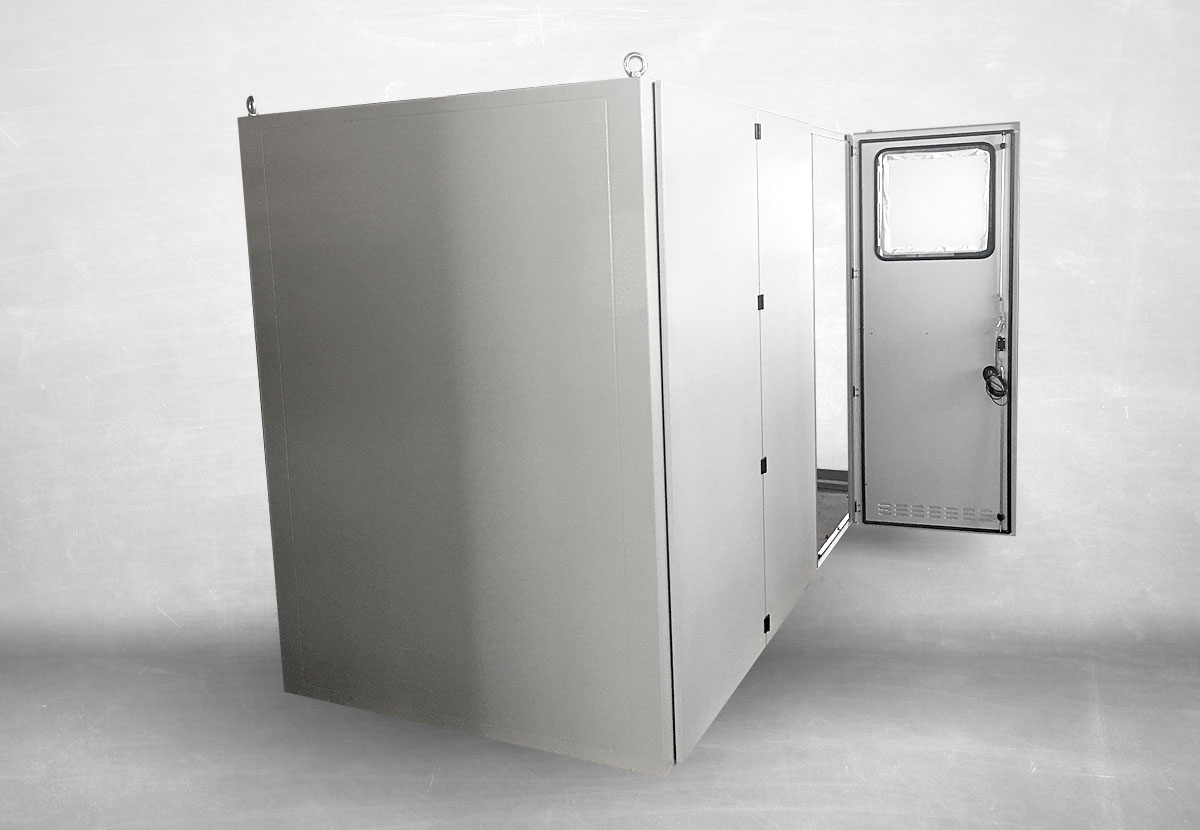

Produktbeispiel
Maße: 3100 × 1891 × 1380 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur
Stärke: 2,0 mm
Geschweißte Halfenschienen
Zwei Abluftstutzen im Dach
Vier Transportösen
Zwei Schwengriffe mit elektromechanischer Entriegelung
Zwei Flügeltüren mit Sichtfenster aus UV- beständigem Lexan
Türöffnungswinkel 90°
Zwei weitere Sichtfenster in Gehäuse
Konstrukt ohne Boden

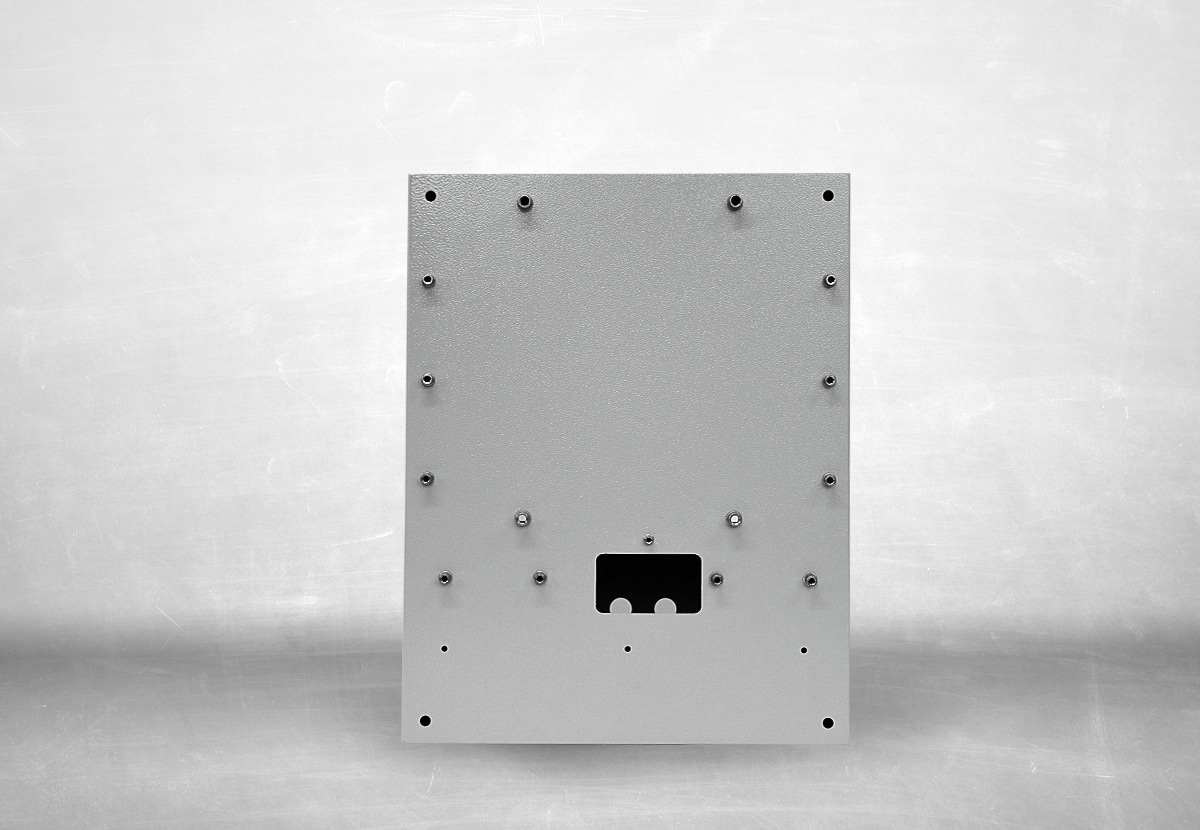

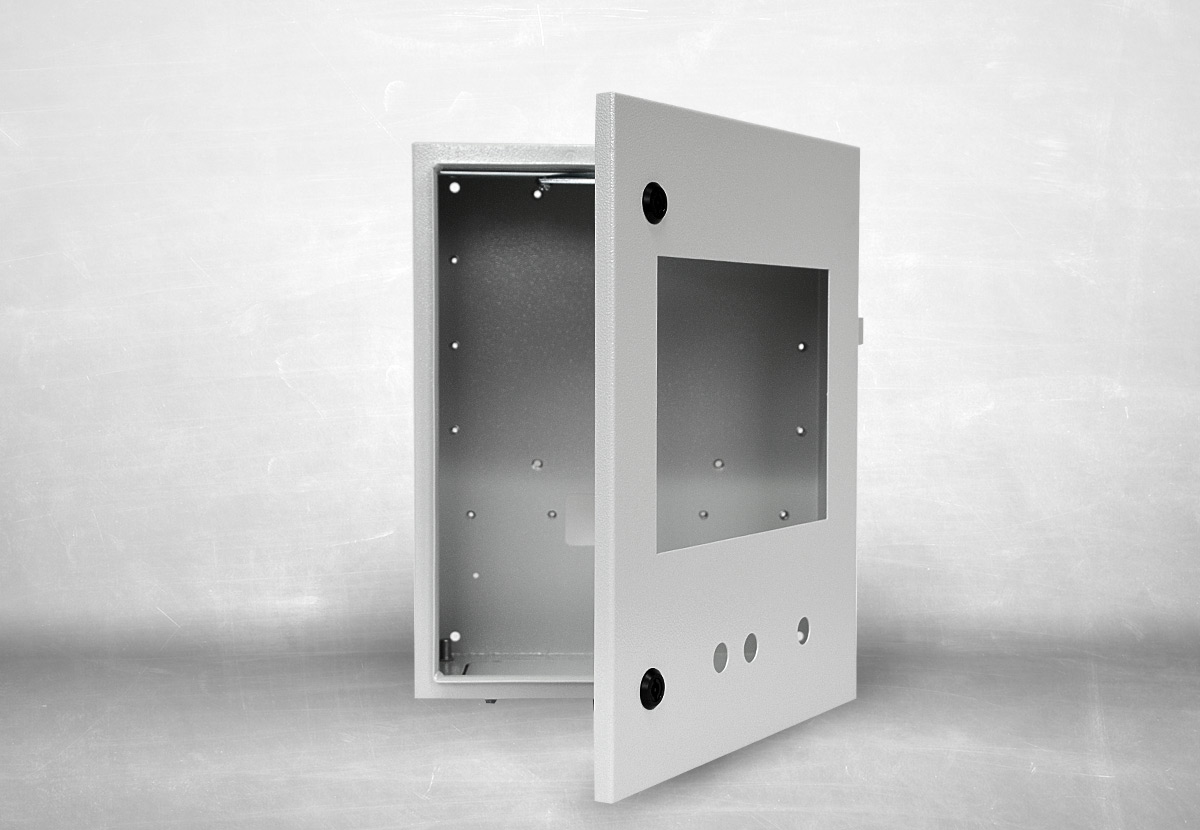

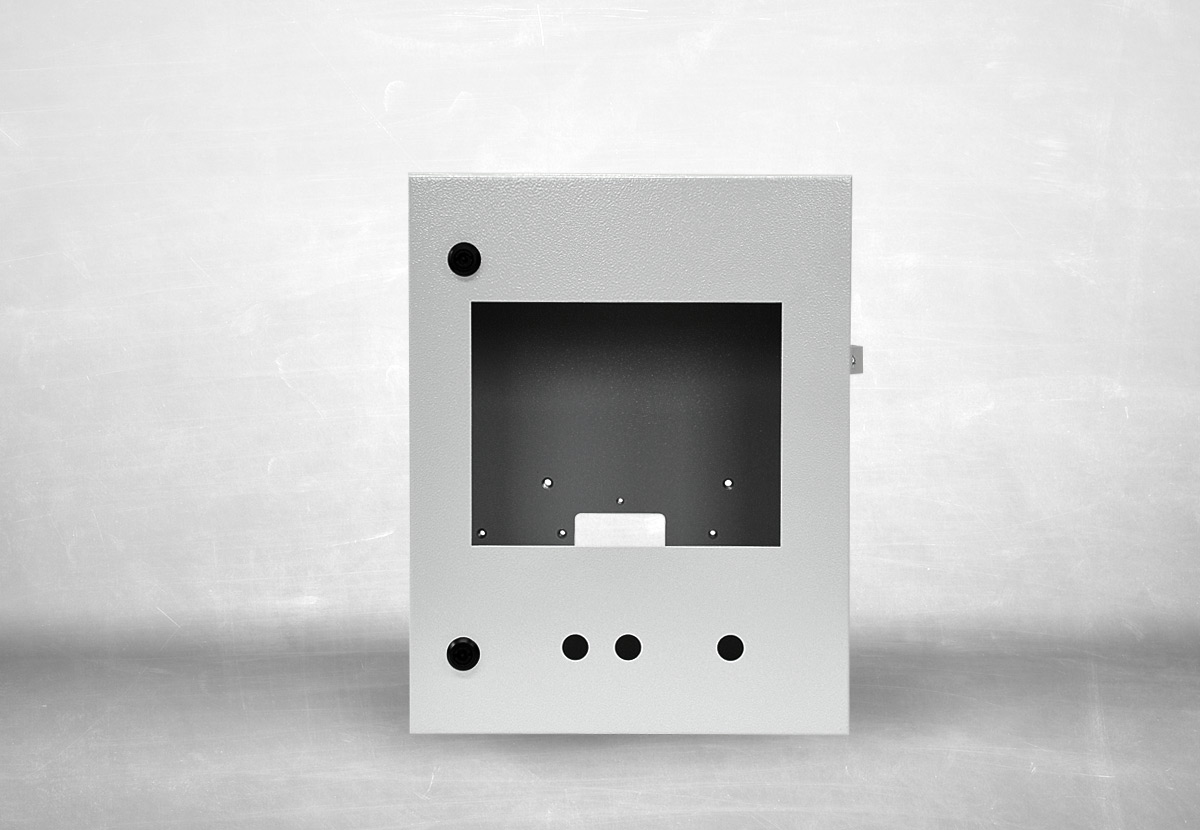

Produktbeispiel
Maße: 380 × 480 × 210 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur
Stärke: 1,5 mm
Boden mit Ausbruch für Flanschplatte
Einflügelige Scharniertere mit Türfeststeller 120°
Verschluss mittels 3 mm Doppelbart
Diverse Einziehmuttern mit Senkkopf auf Rückseite
Geschäumte PU-Deckeldichtung
Diverse Ausbrüche und Löcher auf der Frontseite der Tür

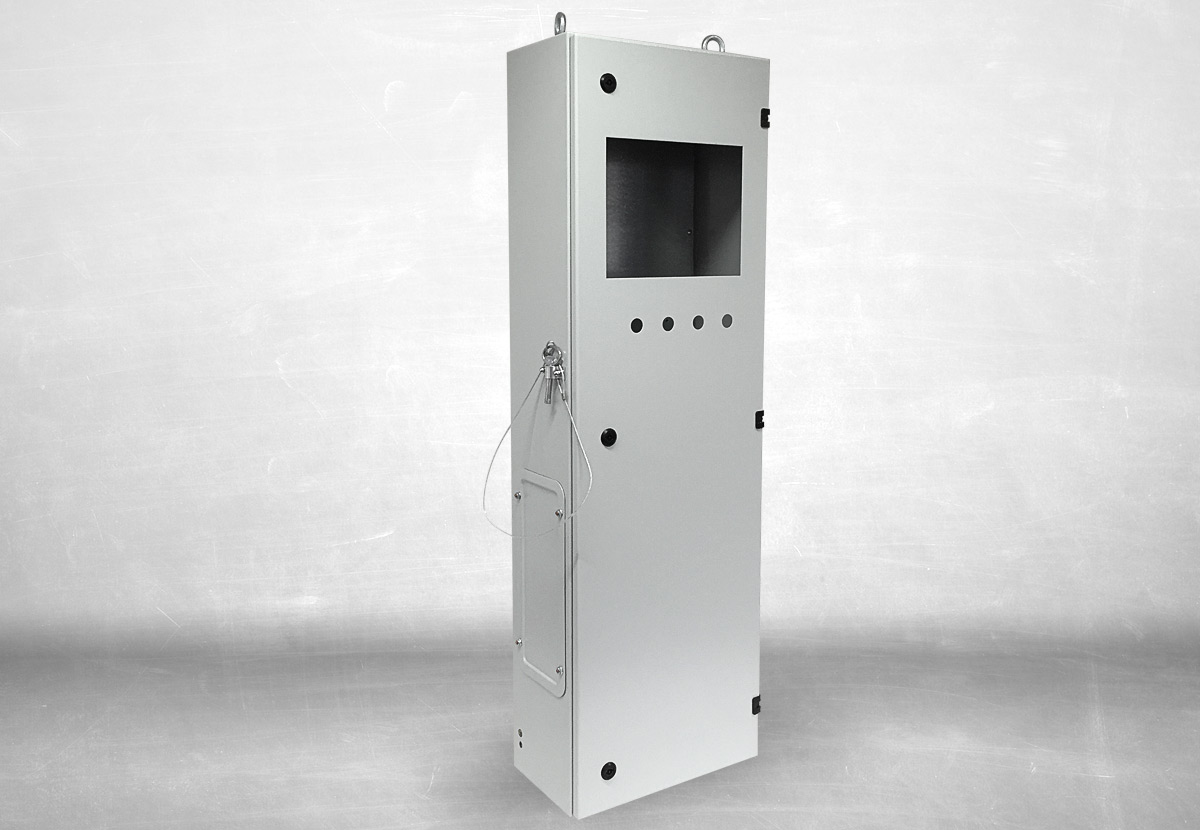

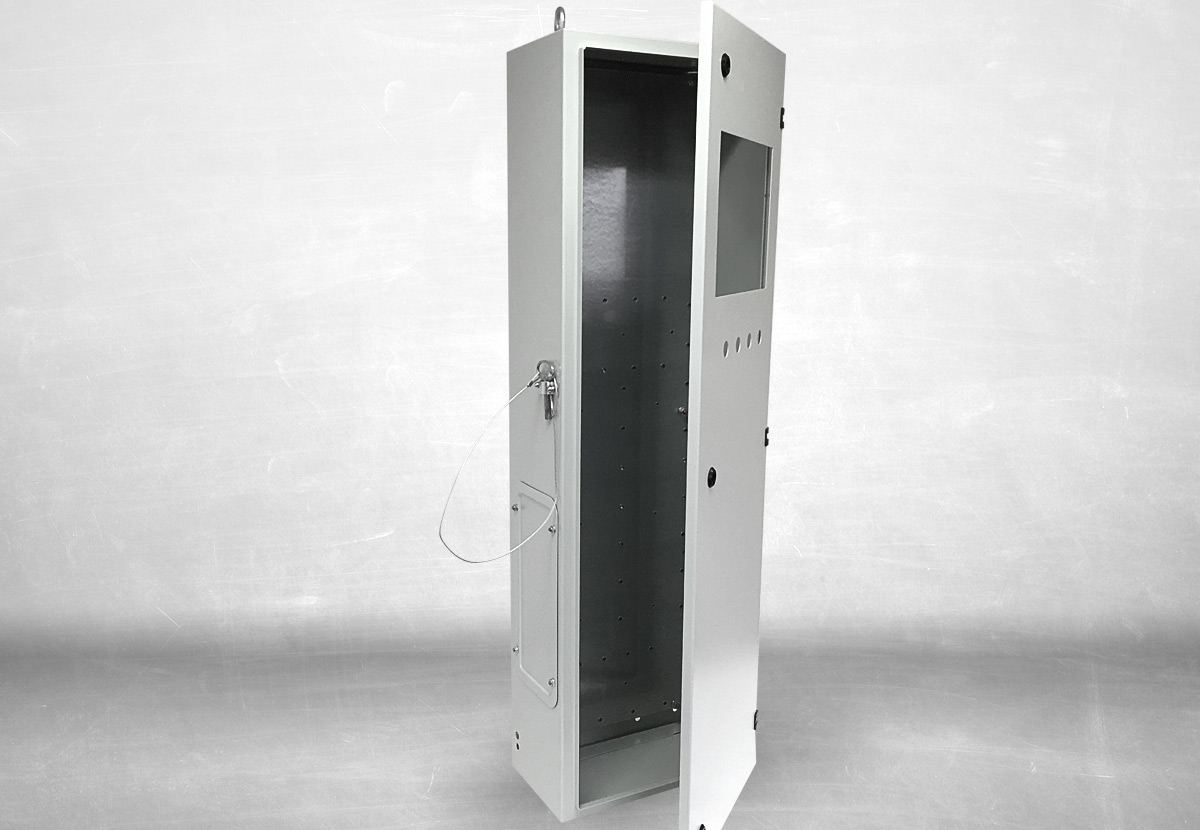

Produktbeispiel
Maße: 380 × 1200 × 210 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur pulverbeschichtet
Stärke: 1,5 mm
Scharniertüre rechts angeschlagen mit innenliegenden Scharnieren
PU-geschäumte Dichtung -> Schutzart IP55
Diverse Ausbrüche und Bohrungen in Boden und Seitenwänden
Kabelplatte von außen an Stehbolzen befestigt
Bügel für Schaltschrankschlüssel an linker Seitenwand
Geschlossenes Dach mit zwei Transportösen
Geschlossene Rückwand mit verzinkter, seitlich abgekanteter Montageplatte

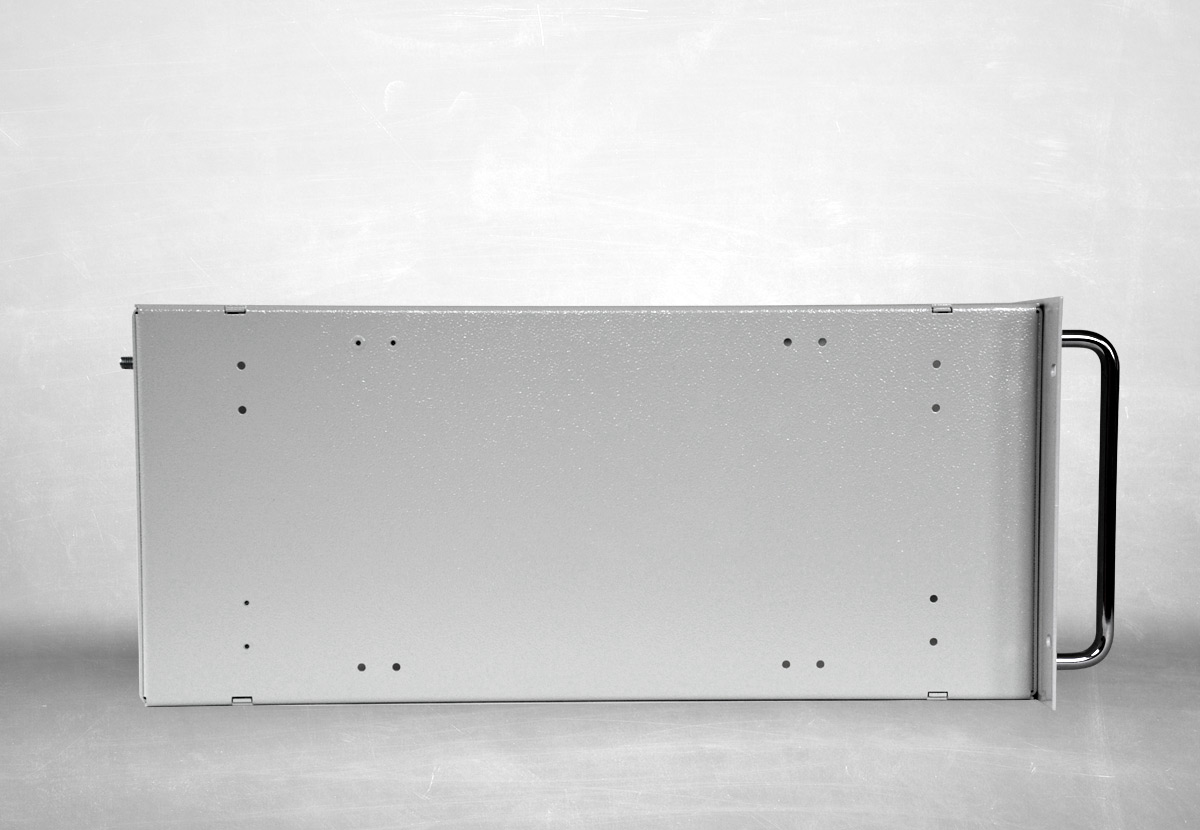

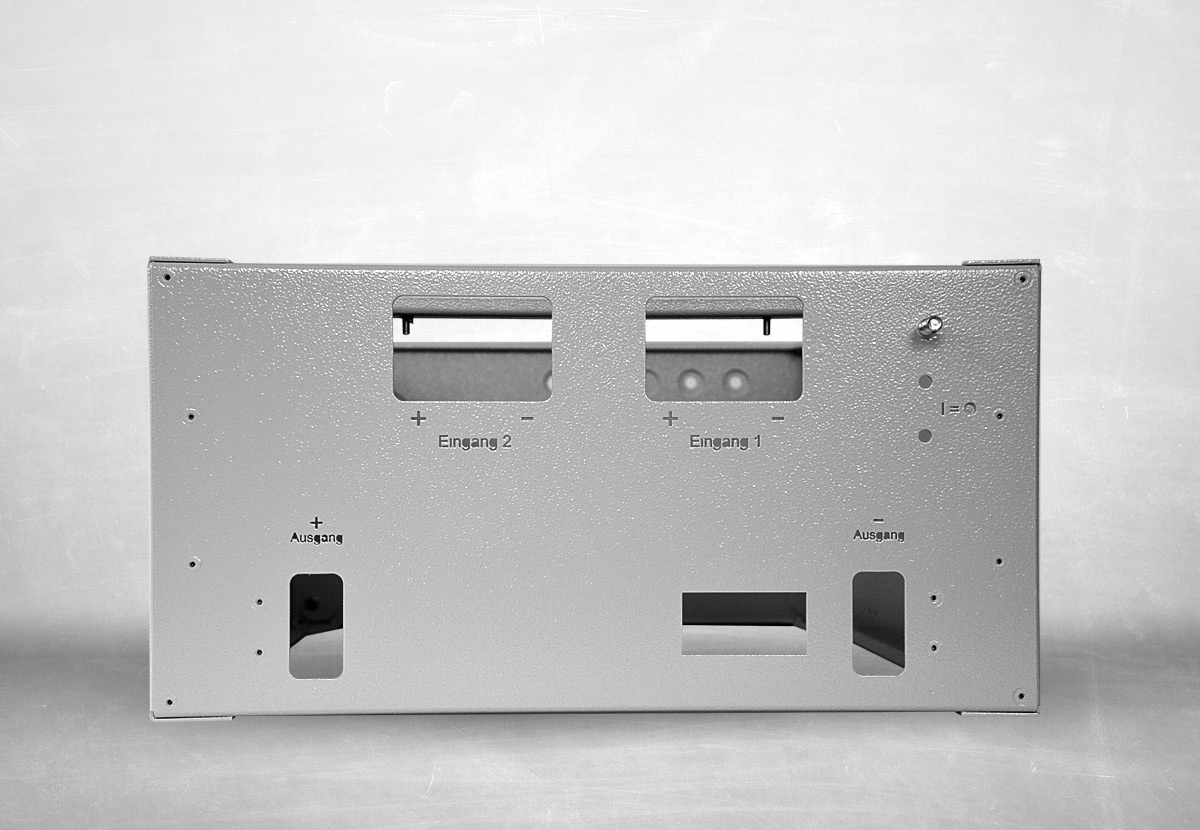

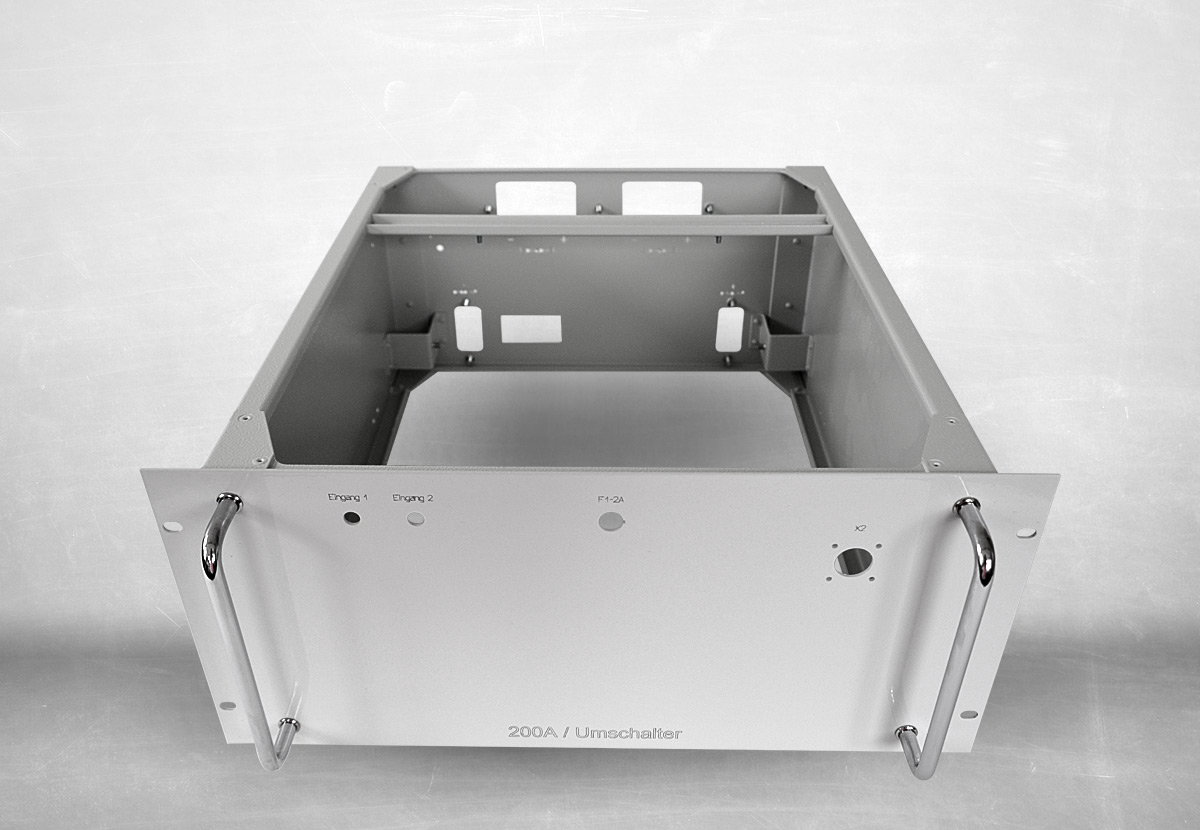

Produktbeispiel
Maße: 483 × 221 × 496 mm (B × H × T)
Material: Aluminium AlMg3
Oberfläche: RAL 7035 Struktur
Stärke: 2,0 mm
Bearbeitete und gelaserte Frontplatte in RAL 7035 glatt glänzend pulverbeschichtet
Diverse Bohrungen in Frontplatte, Rückwand und Seitenwand

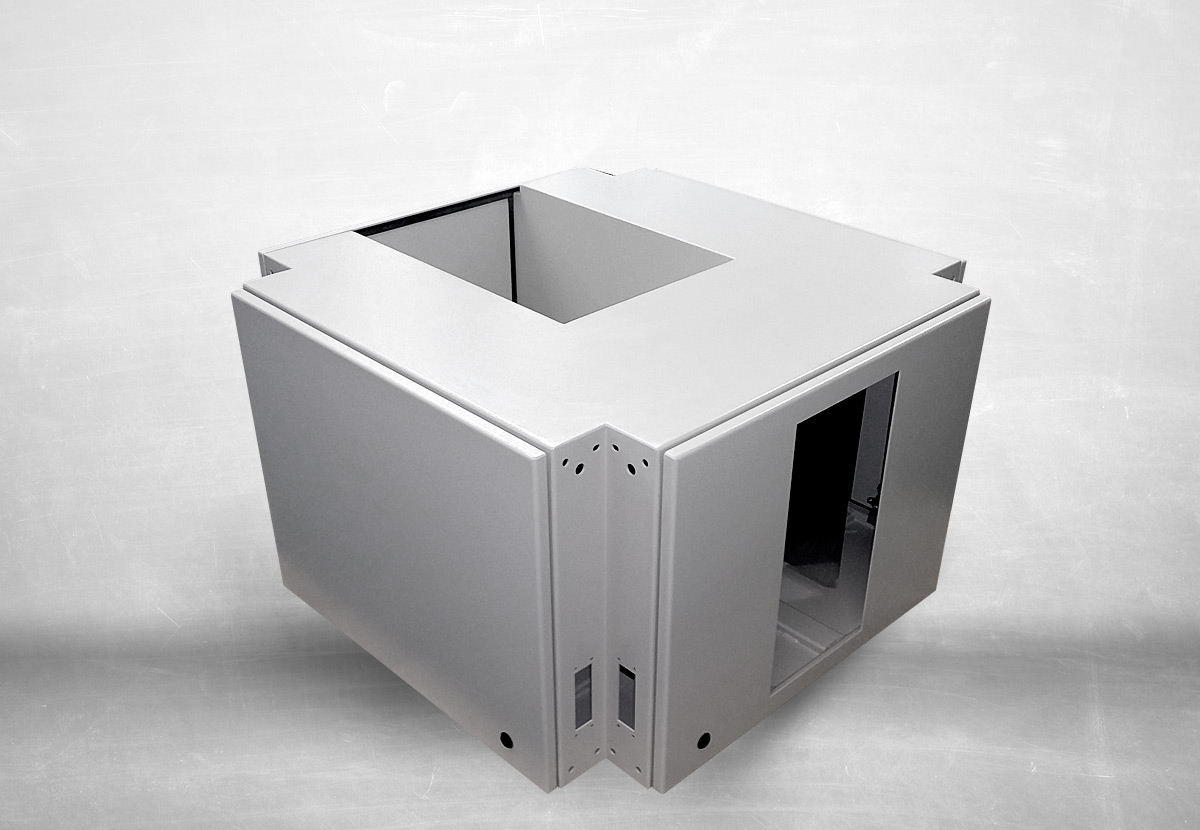

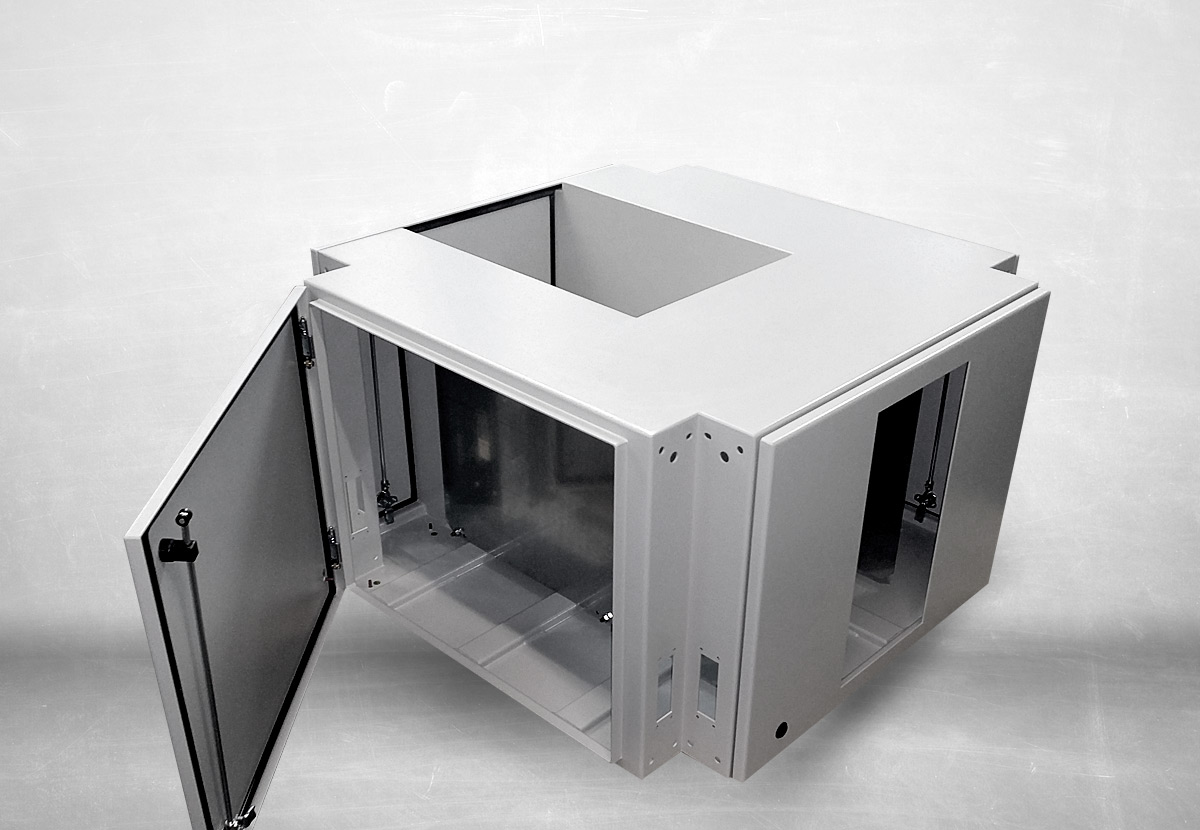

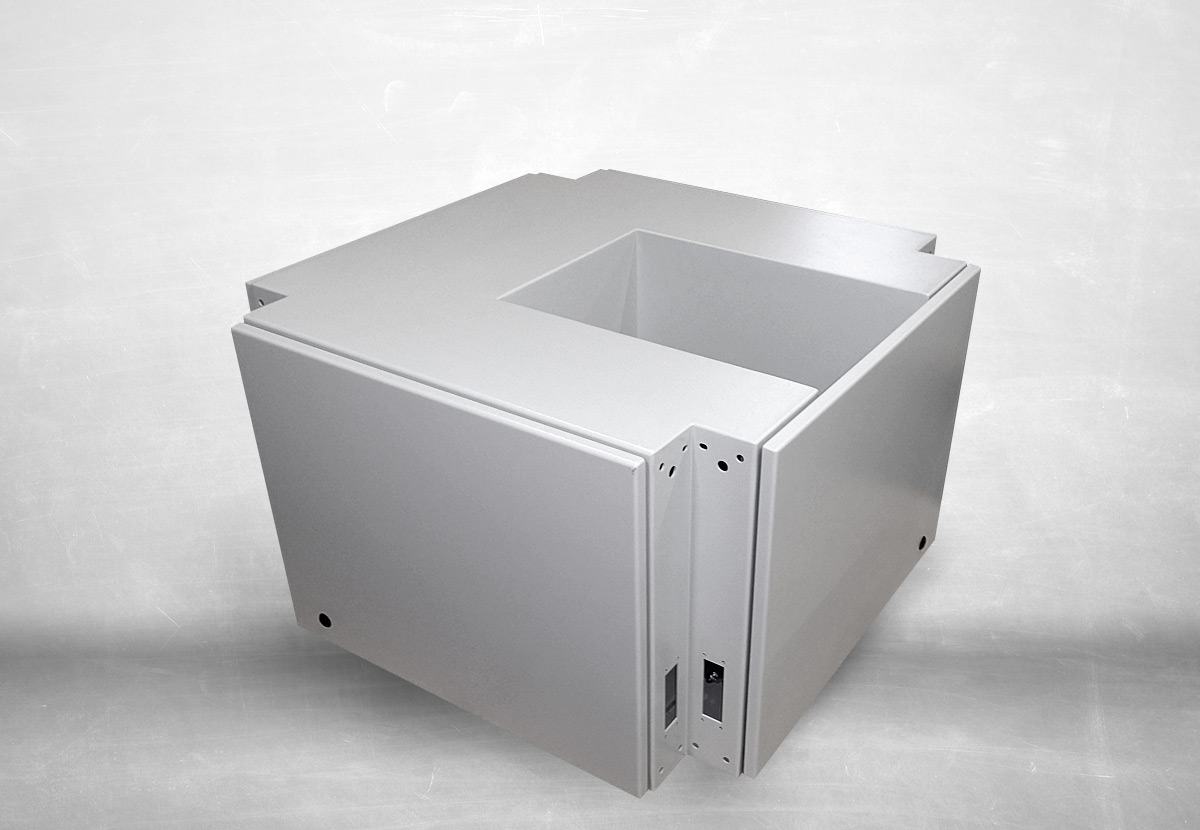

Produktbeispiel
Maße: 1000 × 600 × 1000 mm (B × H × T)
Material: Stahlblech St1203
Oberfläche: RAL 7035 Struktur pulverbeschichtet
Stärke: 3,0 mm
Vier Scharniertüren mit PU- geschäumten Dichtungen
Verschlüsse mittels 3 mm Doppelbart Vorreiber
Drei verzinkte Montageplatten
Steckerausbrüche in der Gehäuse- Innenseite
diverse Gewinde

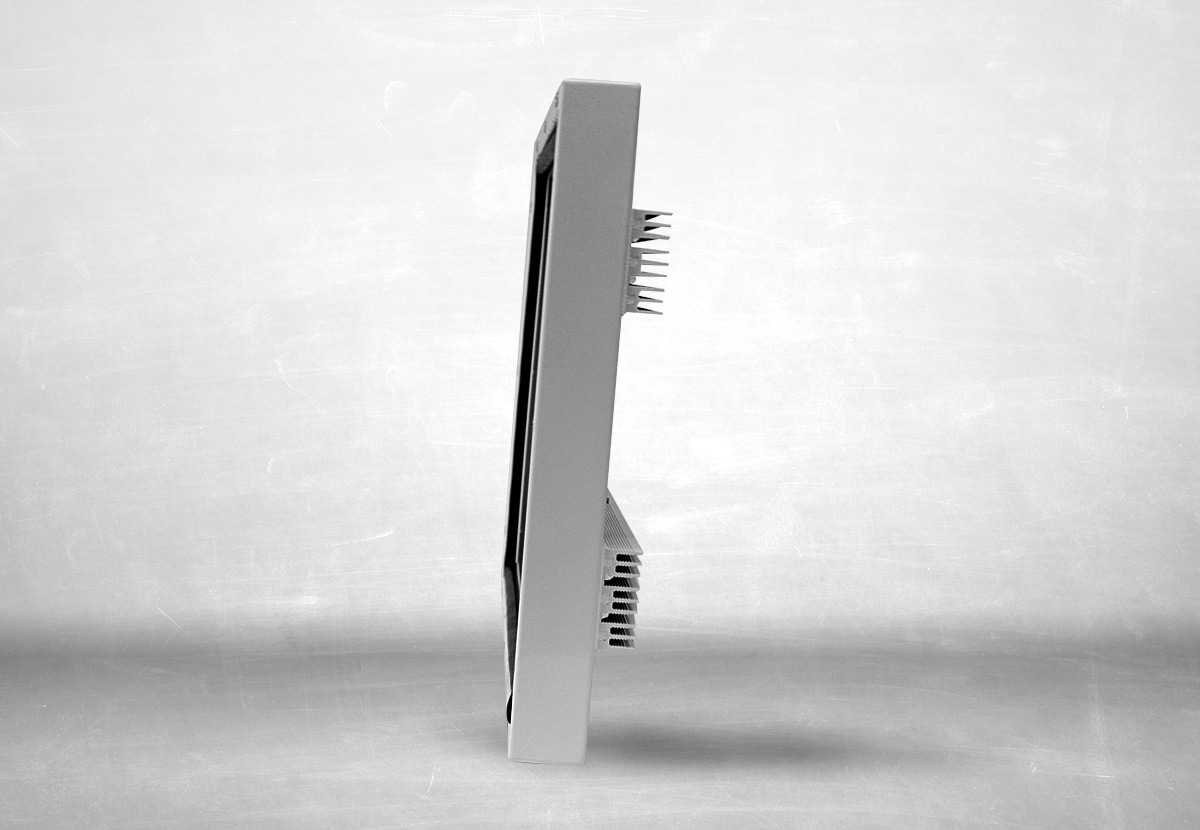

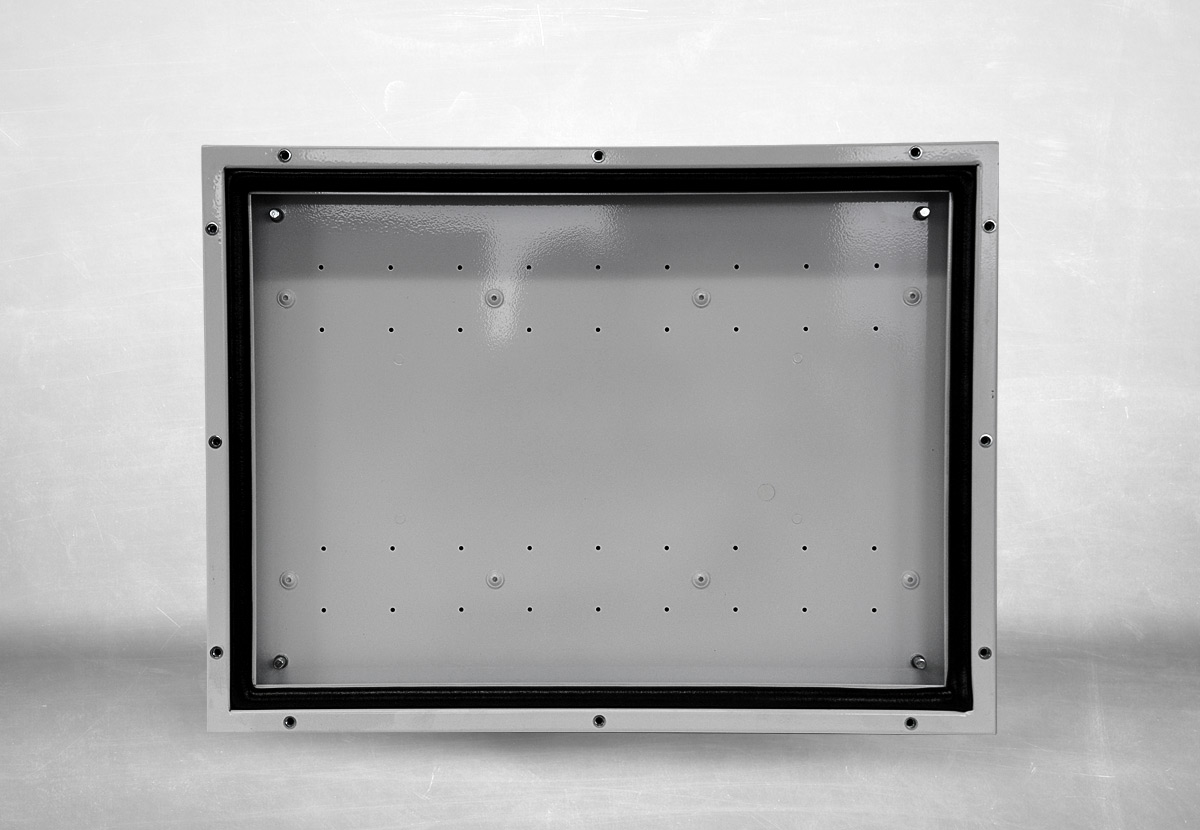

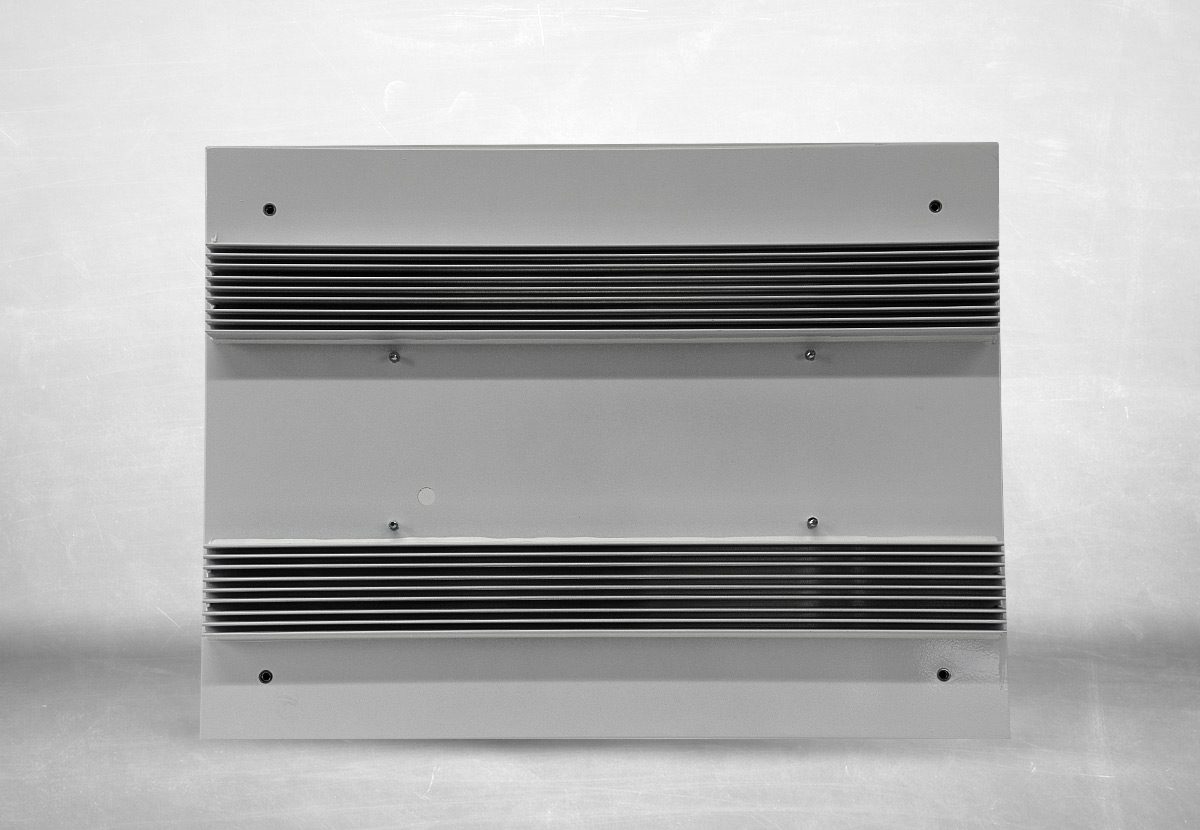

Produktbeispiel
Maße: 490 × 370 × 42 mm (B × H × T)
Material: Aluminium AlMg3
Oberfläche: RAL 9003 glatt pulverbeschichtet
Stärke: 1,5 mm
PU- geschäumter Rahmen
Montierte Kühlkörper
Eingebrachte Einziehmuttern
